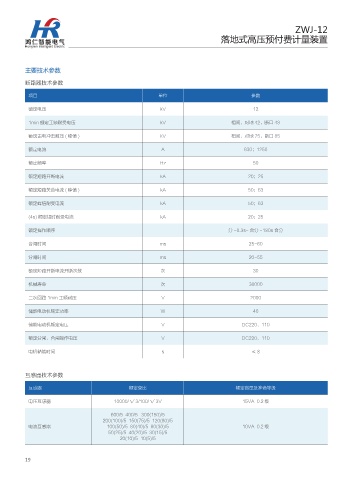

ZWJ-12
落地式高压预付费计量装置

主要技术参数

断路器技术参数

项目 单位 参数
额定电压 kV 12

1min 额定工频耐受电压 kV 相间、对地 42，断口 48

额定雷电冲击耐压 ( 峰值 ) kV 相间、对地 75，断口 85

额定电流 A 630；1250

额定频率 Hz 50

额定短路开断电流 kA 20；25

额定短路关合电流 ( 峰值 ) kA 50；63
额定峰值耐受电流 kA 50；63

(4s) 额定短时耐受电流 kA 20；25

额定操作顺序 分 ~0.3s- 合分 -180s 合分

合闸时间 ms 25~60

分闸时间 ms 20~55
额定短路开断电流开断次数 次 30

机械寿命 次 30000

二次回路 1min 工频耐压 V 2000

储能电动机额定功率 W 40

储能电动机额定电压 V DC220、110

额定分闸、合闸操作电压 V DC220、110

电机储能时间 s ≤8

互感器技术参数

互感器 额定变比 额定容量及准确等级

电压互感器 10000/ √ 3/100/ √ 3V 15VA 0.2 级

600/5 400/5 300(150)/5
200(100)/5 150(75)/5 120(60)/5
电流互感器 100(50)/5 80(40)/5 60(30)/5 10VA 0.2 级
50(25)/5 40(20)/5 30(15)/5
20(10)/5 10(5)/5
