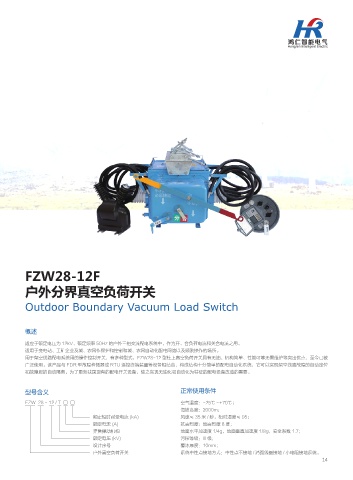

FZW28-12F

户外分界真空负荷开关

Outdoor Boundary Vacuum Load Switch

概述

适应于额定电压为 12kV、额定频率 50Hz 的户外三相交流配电系统中，作为开、合负荷电流和关合电流之用。
适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。
用于架空线路配电系统用的操作控制开关，有多种型式，FZW28-12 型柱上真空负荷开关具有无油、机构简单、性能可靠无需维护等突出优点，至今已被
广泛使用。该产品与 FDR 型故障检测器或 RTU 遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动定位
和故障段的自动隔离。为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。

型号含义 正常使用条件
FZW 28 - 12 / T □ □ 空气温度：-25℃ ~+70℃；
海拔高度：2000m；
额定短时耐受电流 (kA) 风速≤ 35 米 / 秒，相对湿度≤ 95；
额定电流 (A) 抗震烈度：地震烈度 8 度；
弹簧操动机构 地面水平加速度 1/4g，地面垂直加速度 1/8g，安全系数 1.7；
额定电压 (kV) 污秽等级：III 级；
设计序号 覆冰厚度：10mm；
户外真空负荷开关 系统中性点接地方式：中性点不接地 / 消弧线圈接地 / 小电阻接地系统。
14
