P. 22

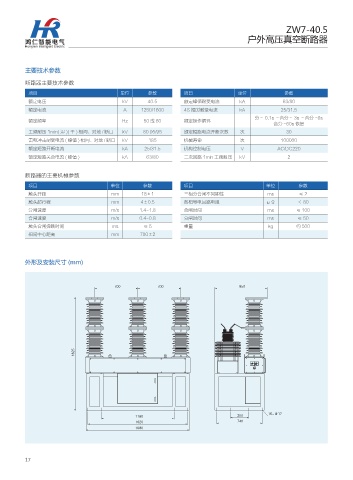

ZW7-40.5
户外高压真空断路器
主要技术参数
断路器主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 kV 40.5 额定峰值耐受电流 kA 63/80
额定电流 A 1250/1600 4S 短时耐受电流 kA 25/31.5
分－ 0.1s －合分－ 3s －合分 -6s
额定频率 Hz 50 或 60 额定操作循环
合分 -60s 恢复
工频耐压 1min( 湿 )( 干 ) 相间、对地 / 断口 kV 80 95/95 额定短路电流开断次数 次 30
雷电冲击耐受电流 ( 峰值 ) 相间、对地 / 断口 kV 185 机械寿命 次 100000
额定短路开断电流 kA 25/31.5 机构控制电压 V AC/DC220
额定短路关合电流 ( 峰值 ) kA 63/80 二次回路 1min 工频耐压 kV 2
断路器的主要机械参数
项目 单位 参数 项目 单位 参数
触头开距 mm 18±1 三相分合闸不同期性 ms ≤2
触头超行程 mm 4±0.5 各相导电回路电阻 μΩ ＜ 80
分闸速度 m/s 1.4-1.8 合闸时间 ms ≤ 100
合闸速度 m/s 0.4-0.8 分闸时间 ms ≤ 50
触头合闸弹跳时间 ms ≤5 重量 kg 约 500
相间中心距离 mm 700±2
外形及安装尺寸 (mm)
