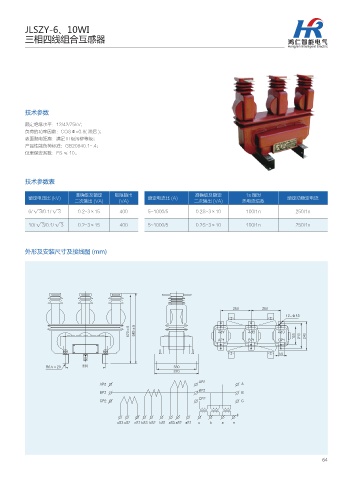

P. 69
JLSZY-6、10WI
三相四线组合互感器
技术参数
额定绝缘水平：12/42/75kV；
负荷的功率因数：COSΦ=0.8( 滞后 )；
表面爬电距离：满足 III 级污秽等级；
产品性能负荷标准：GB20840.1-.4；
仪表保安系数：FS ≤ 10。
技术参数表
准确级及额定 极限输出 准确级及额定 1s 短时
额定电压比 (kV) 额定电流比 (A) 额定动稳定电流
二次输出 (VA) (VA) 二次输出 (VA) 热电流倍数
6/ √ 3/0.1/ √ 3 0.2-3×15 400 5~1000/5 0.2S-3×10 100I1n 250I1n
10/ √ 3/0.1/ √ 3 0.2-3×15 400 5~1000/5 0.2S-3×10 100I1n 250I1n
外形及安装尺寸及接线图 (mm)
d d "1 #1 $1
"1 #1 $1
3 f
"1
"1 "
#1
#1 #
$1
$1 $
D4 D4 D4 C4 C4 C4 B4 B4 B4 D C B O
64
