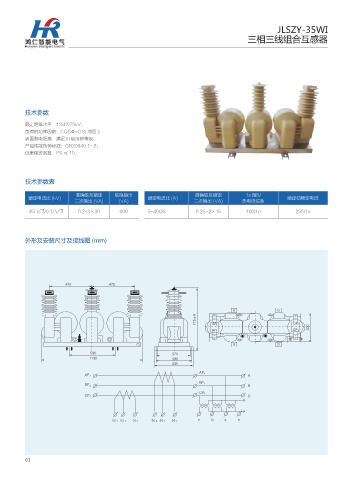

JLSZY-35WI
                                                                                     三相三线组合互感器














          技术参数

          额定绝缘水平:12/42/75kV;
          负荷的功率因数:COSΦ=0.8( 滞后 );
          表面爬电距离:满足 III 级污秽等级;
          产品性能负荷标准:GB20840.1-.2;
          仪表保安系数:FS ≤ 10。



          技术参数表

                           准确级及额定       极限输出                       准确级及额定           1s 短时
           额定电压比 (kV)                              额定电流比 (A)                                      额定动稳定电流
                          二次输出 (VA)      (VA)                     二次输出 (VA)        热电流倍数
           35/ √ 3/0.1/ √ 3  0.2-3×30    600       5~400/5         0.2S-2×15        100I1n           250I1n




          外形及安装尺寸及接线图 (mm)













                                                                      d   "1                        $1

                                                                         "1                         $1
                                                                                                  䨙       ❸




                                                                    "1
                              "1                                                     "
                                                                    #1
                              #1                                                     #
                              $1                                    $1               $



                                                                    D   C    B   O
                                       DT    DT    DT    BT    BT    BT
