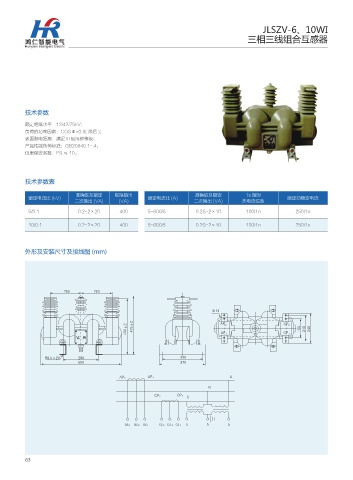

JLSZV-6、10WI
                                                                                     三相三线组合互感器














          技术参数

          额定绝缘水平:12/42/75kV;
          负荷的功率因数:COSΦ=0.8( 滞后 );
          表面爬电距离:满足 III 级污秽等级;
          产品性能负荷标准:GB20840.1-.4;
          仪表保安系数:FS ≤ 10。



          技术参数表

                           准确级及额定       极限输出                       准确级及额定           1s 短时
           额定电压比 (kV)                              额定电流比 (A)                                      额定动稳定电流
                          二次输出 (VA)      (VA)                     二次输出 (VA)        热电流倍数
           6/0.1           0.2-2×20      400       5~600/5         0.2S-2×10        100I1n           250I1n

           10/0.1          0.2-2×20      400       5~600/5         0.2S-2×10        100I1n           250I1n



          外形及安装尺寸及接线图 (mm)










                                                                        Ÿ

                                               d      d                    "1                    $1

                           䨙   ❸                                            "1                   $1


                3   f


                                                                               "
                                         "1        "1
                                                                       #
                                                     $1      $1    $




                                                                       C      B
                                           BT    BT    BT    DT    DT    DDT
