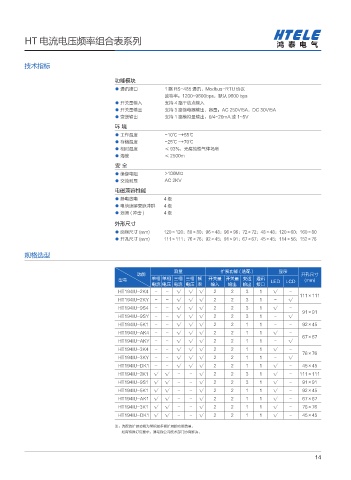

HT 电流电压频率组合表系列

技术指标

功能模块

● 通讯接口 1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 9600 bps
● 开关量输入 支持 4 路干结点输入
● 开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
● 变送输出 支持 1 路模拟量输出：0/4~20mA 或 1~5V
环 境
● 工作温度 -10℃ ~+55℃
● 存储温度 -25℃ ~+70℃
● 相对湿度 ≤ 93%，无腐蚀性气体场所
● 海拔 ≤ 2500m
安 全
● 绝缘电阻 >100MΩ
● 交流耐压 AC 2KV
电磁兼容性能
● 静电放电 4级
● 电快速瞬变脉冲群 4级
● 浪涌(冲击) 4级
外形尺寸
● 面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
● 开孔尺寸 (mm) 111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76

规格选型

测量 扩展功能 ( 选配 ) 显示
功能 开孔尺寸
型号 单相 单相 三相 三相 频 开关量 开关量 变送 通讯 LED LCD (mm)
电流 电压 电流 电压 率 输入 输出 输出 接口
HT194IU-2K4 - - √ √ √ 2 2 3 1 √ -
111×111
HT194IU-2KY - - √ √ √ 2 2 3 1 - √
HT194IU-9S4 - - √ √ √ 2 2 3 1 √ -
91×91
HT194IU-9SY - - √ √ √ 2 2 3 1 - √
HT194IU-5K1 - - √ √ √ 2 2 1 1 - - 92×45
HT194IU-AK4 - - √ √ √ 2 2 1 1 √ -
67×67
HT194IU-AKY - - √ √ √ 2 2 1 1 - √
HT194IU-3K4 - - √ √ √ 2 2 1 1 √ -
76×76
HT194IU-3KY - - √ √ √ 2 2 1 1 - √
HT194IU-DK1 - - √ √ √ 2 2 1 1 √ - 45×45
HT194IU-2K1 √ √ - - √ 2 2 3 1 √ - 111×111
HT194IU-9S1 √ √ - - √ 2 2 3 1 √ - 91×91
HT194IU-5K1 √ √ - - √ 2 2 1 1 √ - 92×45
HT194IU-AK1 √ √ - - √ 2 2 1 1 √ - 67×67
HT194IU-3K1 √ √ - - √ 2 2 1 1 √ - 76×76
HT194IU-DK1 √ √ - - √ 2 2 1 1 √ - 45×45
注：选配的扩展功能为常规最多能扩展的功能数量，
如有特殊订货要求，请与我公司技术部门协商解决。
