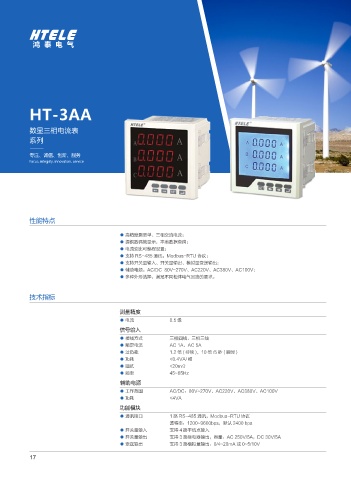

HT-3AA

数显三相电流表
系列

专注、诚信、创新、服务
专注、诚信、创新、服务
Focus, integrity, innovation, service
Focus, integrity, innovation, service

性能特点

● 高精度测量单、三相交流电流；
● 提供数码管显示，本地数据查询；
● 电流变比可编程设置；
● 支持 RS-485 通讯，Modbus-RTU 协议；
● 支持开关量输入、开关量输出、模拟量变送输出；
● 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V；
● 多种外形选择，满足不同柜体电气回路的要求。

技术指标

测量精度
● 电流 0.5 级
信号输入
● 接线方式 三相四线、三相三线
● 额定电流 AC 1A、AC 5A
● 过负载 1.2倍(持续)，10倍/5秒(瞬时)
● 功耗 <0.4VA/ 相
● 阻抗 <20mΩ
● 频率 45~65Hz
辅助电源
● 工作范围 AC/DC：80V~270V、AC220V、AC380V、AC100V
● 功耗 <4VA
功能模块
● 通讯接口 1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 2400 bps
● 开关量输入 支持 4 路干结点输入
● 开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
● 变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
