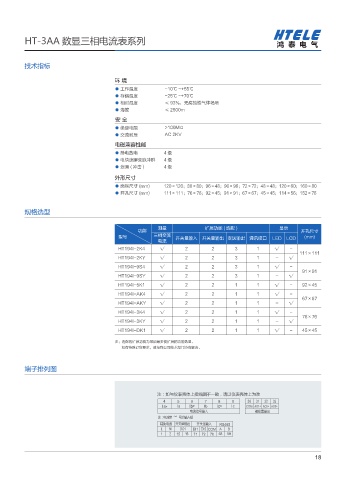

HT-3AA 数显三相电流表系列

技术指标

环 境

● 工作温度 -10℃ ~+55℃
● 存储温度 -25℃ ~+70℃
● 相对湿度 ≤ 93%，无腐蚀性气体场所
● 海拔 ≤ 2500m
安 全
● 绝缘电阻 >100MΩ
● 交流耐压 AC 2KV
电磁兼容性能
● 静电放电 4级
● 电快速瞬变脉冲群 4级
● 浪涌(冲击) 4级
外形尺寸

● 面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
● 开孔尺寸 (mm) 111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76

规格选型

测量 扩展功能 ( 选配 ) 显示
功能 开孔尺寸
型号 三相交流 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
电流
HT194I-2K4 √ 2 2 3 1 √ -
111×111
HT194I-2KY √ 2 2 3 1 - √
HT194I-9S4 √ 2 2 3 1 √ -
91×91
HT194I-9SY √ 2 2 3 1 - √
HT194I-5K1 √ 2 2 1 1 √ - 92×45
HT194I-AK4 √ 2 2 1 1 √ -
67×67
HT194I-AKY √ 2 2 1 1 - √
HT194I-3K4 √ 2 2 1 1 √ -
76×76
HT194I-3KY √ 2 2 1 1 - √
HT194I-DK1 √ 2 2 1 1 √ - 45×45

注：选配的扩展功能为常规最多能扩展的功能数量，
如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图

1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 2400 bps
支持 4 路干结点输入
支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
