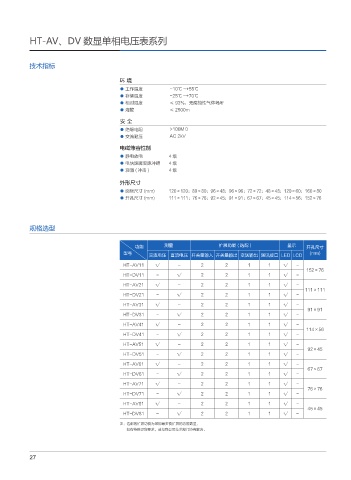

Page 32 - 浙江鸿泰电气有限公司

HT-AV、DV 数显单相电压表系列

技术指标

环 境

● 工作温度 -10℃ ~+55℃
● 存储温度 -25℃ ~+70℃
● 相对湿度 ≤ 93%，无腐蚀性气体场所
● 海拔 ≤ 2500m
安 全
● 绝缘电阻 >100MΩ
● 交流耐压 AC 2kV
电磁兼容性能
● 静电放电 4级
● 电快速瞬变脉冲群 4级
● 浪涌(冲击) 4级
外形尺寸
● 面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
● 开孔尺寸 (mm) 111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76

规格选型

功能 测量 扩展功能 ( 选配 ) 显示 开孔尺寸
型号 交流电压 直流电压 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
HT-AV11 √ - 2 2 1 1 √ -
152×76
HT-DV11 - √ 2 2 1 1 √ -
HT-AV21 √ - 2 2 1 1 √ -
111×111
HT-DV21 - √ 2 2 1 1 √ -
HT-AV31 √ - 2 2 1 1 √ -
91×91
HT-DV31 - √ 2 2 1 1 √ -
HT-AV41 √ - 2 2 1 1 √ -
114×56
HT-DV41 - √ 2 2 1 1 √ -

HT-AV51 √ - 2 2 1 1 √ -
92×45
HT-DV51 - √ 2 2 1 1 √ -
HT-AV61 √ - 2 2 1 1 √ -
67×67
HT-DV61 - √ 2 2 1 1 √ -
HT-AV71 √ - 2 2 1 1 √ -
76×76
HT-DV71 - √ 2 2 1 1 √ -
HT-AV81 √ - 2 2 1 1 √ -
45×45
HT-DV81 - √ 2 2 1 1 √ -

注：选配的扩展功能为常规最多能扩展的功能数量，
如有特殊订货要求，请与我公司技术部门协商解决。

27
