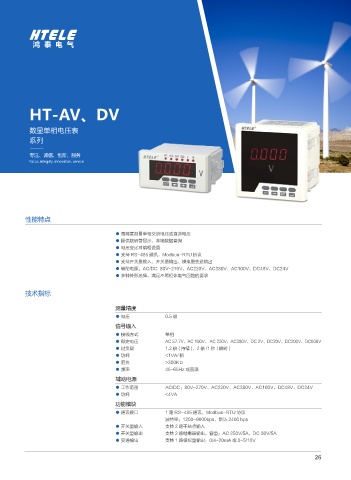

HT-AV、DV

数显单相电压表
系列

专注、诚信、创新、服务
Focus, integrity, innovation, service

性能特点

● 高精度测量单相交流电压或直流电压
● 提供数码管显示，本地数据查询
● 电压变比可编程设置
● 支持 RS-485 通讯，Modbus-RTU 协议
● 支持开关量输入、开关量输出、模拟量变送输出
● 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
● 多种外形选择，满足不同柜体电气回路的要求

技术指标

测量精度

● 电压 0.5 级
信号输入
● 接线方式 单相
● 额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V、DC 2V、DC20V、DC200V、DC600V
● 过负载 1.2倍(持续)，2倍/1秒(瞬时)
● 功耗 <1VA/ 相
● 阻抗 >300KΩ
● 频率 45~65Hz 或直流
辅助电源
● 工作范围 AC/DC：80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
● 功耗 <4VA
功能模块
● 通讯接口 1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 2400 bps
● 开关量输入 支持 2 路干结点输入
● 开关量输出 支持 2 路继电器输出，容量：AC 250V/5A，DC 30V/5A
● 变送输出 支持 1 路模拟量输出：0/4~20mA 或 0~5/10V
