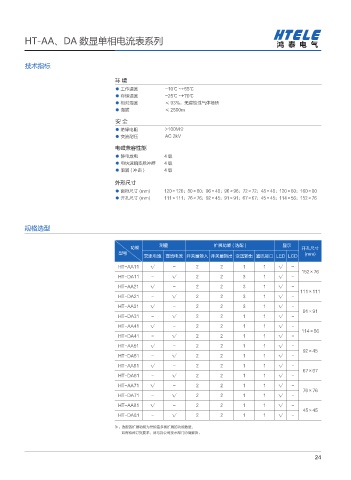

HT-AA、DA 数显单相电流表系列



          技术指标

                                         环 境

                                         ● 工作温度           -10℃ ~+55℃
                                         ● 存储温度           -25℃ ~+70℃
                                         ● 相对湿度           ≤ 93%,无腐蚀性气体场所
                                         ● 海拔             ≤ 2500m
                                         安 全
                                         ● 绝缘电阻           >100MΩ
                                         ● 交流耐压           AC 2kV
                                         电磁兼容性能
                                         ● 静电放电           4级
                                         ● 电快速瞬变脉冲群       4级
                                         ● 浪涌(冲击)         4级
                                         外形尺寸
                                         ● 面框尺寸 (mm)      120×120;80×80;96×48;96×96;72×72;48×48;120×60;160×80
                                         ● 开孔尺寸 (mm)      111×111;76×76;92×45;91×91;67×67;45×45;114×56;152×76




          规格选型


                                                        测量                 扩展功能 ( 选配 )            显示
                                              功能                                                         开孔尺寸
                                          型号                                                              (mm)
                                                   交流电流 直流电流 开关量输入  开关量输出 变送输出 通讯接口 LED LCD
                                          HT-AA11    √      -       2        2       1      1    √   -
                                                                                                         152×76
                                          HT-DA11    -      √       2        2       3      1    √   -
                                          HT-AA21    √      -       2        2       3      1    √   -
                                                                                                        111×111
                                          HT-DA21    -      √       2        2       3      1    √   -
                                          HT-AA31    √      -       2        2       3      1    √   -
                                                                                                         91×91
                                          HT-DA31    -      √       2        2       1      1    √   -

                                          HT-AA41    √      -       2        2       1      1    √   -
                                                                                                         114×56
                                          HT-DA41    -      √       2        2       1      1    √   -
                                          HT-AA51    √      -       2        2       1      1    √   -
                                                                                                         92×45
                                          HT-DA51    -      √       2        2       1      1    √   -
                                          HT-AA61    √      -       2        2       1      1    √   -
                                                                                                         67×67
                                          HT-DA61    -      √       2        2       1      1    √   -
                                          HT-AA71    √      -       2        2       1      1    √   -
                                                                                                         76×76
                                          HT-DA71    -      √       2        2       1      1    √   -
                                          HT-AA81    √      -       2        2       1      1    √   -
                                                                                                         45×45
 1 路 RS-485 通讯,Modbus-RTU 协议
                                          HT-DA81    -      √       2        2       1      1    √   -
 波特率:1200~9600bps,默认 2400 bps
 支持 2 路干结点输入                             注:选配的扩展功能为常规最多能扩展的功能数量,
 支持 2 路继电器输出,容量:AC 250V/5A,DC 30V/5A            如有特殊订货要求,请与我公司技术部门协商解决。
 支持 1 路模拟量输出:0/4~20mA 或 0~5/10V
