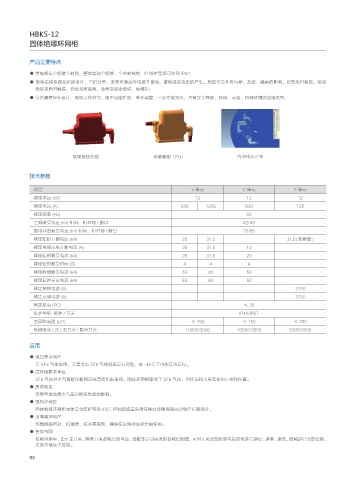

HBKS-12
固体绝缘环网柜

产品主要特点

● 带电部位全绝缘全封闭，整体实现全绝缘、全密封结构，IP 防护等级可达到 IP67；
● 绝缘主模块强化相间设计，三相分离，表面可喷涂导电层并接地，避免感应电压的产生，局放不受外界污秽、盐雾、凝露的影响，长期运行稳定，实现
绝缘表面可触摸，安全系数提高，全面实现全绝缘，免维护；
● 全仿真模块化设计、电场分布均匀、便于回路扩展、单元调整、一次方案更改，具有安全智能、环保、灵活、特殊环境的应用优势。

常规极柱外观 带屏蔽型（PG） 内部电场分布

技术参数

项目 V 单元 C 单元 F 单元
额定电压 (kV) 12 12 12
额定电流 (A) 630 1250 630 125
额定频率 (Hz) 50
工频耐受电压 (kV) 相间、相对地 / 断口 42/48
雷电冲击耐受电压 (kV) 相间、相对地 / 断口 75/85
额定短路开断电流 (kA) 25 31.5 31.5( 熔断器 )
额定电缆充电开断电流 (A) 25 31.5 10
额定短时耐受电流 (kA) 25 31.5 20
额定短时耐受时间 (S) 4 4 4
额定峰值耐受电流 (kA) 63 80 50
额定短时关合电流 (kA) 63 80 50
额定转移电流 (A) 3150
额定交接电流 (A) 3700
局部放电 (PC) ≤ 20
防护等级 柜体 / 开关 IP4X/IP67
主回路电阻 (μΩ) ≤ 150 ≤ 150 ≤ 700
机械寿命 ( 次 ) 主开关 / 隔离开关 10000/3000 10000/3000 5000/3000

应用
● 低压寒冷地区
无 SF6 气体应用，无需考虑 SF6 气体低压运行问题，在 -45℃下也能正常运行。
● 高环保要求地区
SF6 气体对大气温暖化影响已经高度引起重视，固体环网柜取消了 SF6 气体，对环境和人身无任何污染和伤害。
● 高原地区
无需考虑高原大气压对绝缘性能的影响。
● 强风沙地区
固体绝缘环网柜本体安全防护等级 IP67, 控制回路室采用特殊处理确保强风沙地区长期运行。
● 沿海潮湿地区
环氧树脂密封，抗潮湿，抗盐雾腐蚀，确保在沿海地区能长期使用。
● 智能电网
智能电网中，由于主开关，隔离开关都能实现电动，选配本公司研发的智能控制器，可对开关设备和变电站现场进行遥控、遥测、遥讯，既能进行分散控制，
又能方便集中控制。

03
