HBKS-12
固体绝缘环网柜

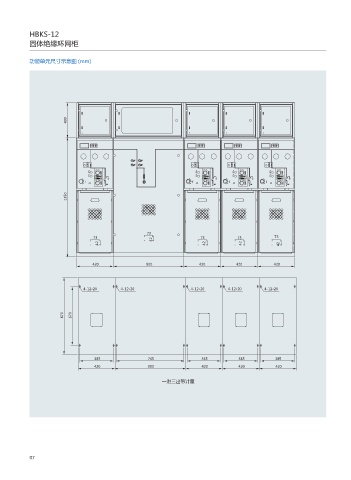

功能单元尺寸示意图 (mm)

400

1 0 1 0 1 0 1 0
off off off off
on 操作注意事项： on 操作注意事项： on 操作注意事项： on 操作注意事项：
送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板
操作孔，分开接地开关，合隔离开关，合
操作孔，分开接地开关，合隔离开关，合
操作孔，分开接地开关，合隔离开关，合
操作孔，分开接地开关，合隔离开关，合
断路器（负荷开关）。 断路器（负荷开关）。 断路器（负荷开关）。 断路器（负荷开关）。
停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开
关，合接地开关，打开柜门。 关，合接地开关，打开柜门。 关，合接地开关，打开柜门。 关，合接地开关，打开柜门。
0 1 0 1 0 1 0 1
1350
73
73 73 73 73
42
42 42 42 42

420 800 420 420 420

4-12*20 4-12*20 4-12*20 4-12*20 4-12*20

870 670

385 765 385 385 385
420 800 420 420 420

一进三出带计量
