HBKS-12
固体绝缘环网柜

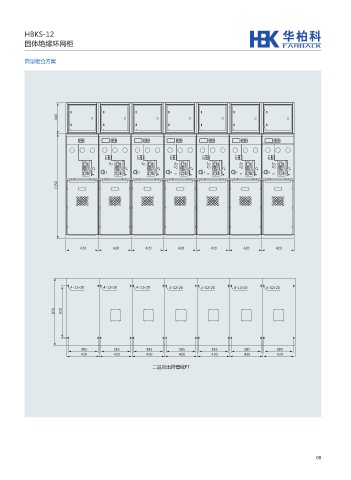

典型组合方案

400

1 0 1 0 1 0 1 0 1 0 1 0 1 0
off off off off off off
操作注意事项： 操作注意事项： 操作注意事项： on 操作注意事项： on 操作注意事项： on 操作注意事项： on 操作注意事项：
送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板 送电：关闭柜门，使用操作手柄插入面板
操作孔，分开接地开关，合隔离开关，合
操作孔，分开接地开关，合隔离开关，合
断路器（负荷开关）。
操作孔，分开接地开关，合隔离开关，合
操作孔，分开接地开关，合隔离开关，合
断路器（负荷开关）。
断路器（负荷开关）。
操作孔，分开接地开关，合隔离开关，合 断路器（负荷开关）。 断路器（负荷开关）。 操作孔，分开接地开关，合隔离开关，合 断路器（负荷开关）。 断路器（负荷开关）。 操作孔，分开接地开关，合隔离开关，合
停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开 停电：分断路器（负荷开关），分隔离开
关，合接地开关，打开柜门。 关，合接地开关，打开柜门。 关，合接地开关，打开柜门。 关，合接地开关，打开柜门。 关，合接地开关，打开柜门。 关，合接地开关，打开柜门。 关，合接地开关，打开柜门。
0 1 0 1 0 1 0 1 0 1 0 1 0 1
1350

420 420 420 420 420 420 420

4-12*20 4-12*20 4-12*20 4-12*20 4-12*20 4-12*20 4-12*20

870 670

385 385 385 385 385 385 385
420 420 420 420 420 420 420
二进四出带母线PT

08
