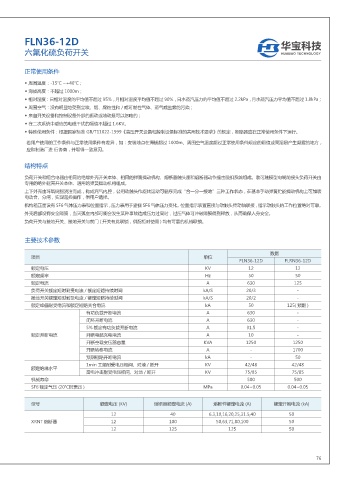

FLN36-12D 华宝科技
六氟化硫负荷开关 HUABAO TECHNOLOGY

正常使用条件

◆ 周围温度：-15℃ ~+40℃；
◆ 海拔高度：不超过 1000m；
◆ 相对湿度：日相对湿度的平均值不超过 95%，月相对湿度平均值不超过 90%，日水蒸汽压力的平均值不超过 2.2kPa，月水蒸汽压力平均值不超过 1.8kPa；
◆ 周围空气：没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6KV。
◆ 特殊使用条件：根据国家标准 GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。
若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过 1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，
应和制造厂进 行协商，并取得一致意见。

结构特点

负荷开关和组合电器由相同的绝缘外壳开关本体、相同的弹簧操动机构、熔断器触头座和熔断器动作撞击脱扣系统组成。装可触摸型电缆前接头负荷开关由
专用的绝外躯壳开关本体、通用的弹簧操动机构组成。
上下外壳由环氧树脂浇注而成，构成充气内腔，公用动触头作旋转运动可循序完成“合一分一接地”三种工作状态，在基本手动弹簧贮能操动机构上可加装
电动合、分闸，实现遥控操作，供用户选择。
机构箱正面设有 SF6 气体压力表和位置指示，压力表用于监视 SF6 气体压力变化。位置指示装置直接与动触头传动轴联接，指示动触头的工作位置绝对可靠。
外壳后部设有安全隔膜，当灭弧室内部可能会发生某种事故造成压力过高时，过压气体可冲破隔膜得到释放，从而确保人身安全。
负荷开关与接地开关、接地开关与前门 ( 开关有此联锁，供配柜时使用 ) 均有可靠的机械联锁。

主要技术参数

数据
项目 单位
FLN36-12D FLRN36-12D
额定电压 KV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
负荷开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/3 -
接地开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/2 -
额定峰值耐受电流和额定短路关合电流 kA 50 125( 预期 )
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
5% 额定有功负载开断电流 A 31.5 -
额定开断电流 开断电缆充电电流 A 10 -
开断空载变压器容量 KVA 1250 1250
开断转移电流 A - 1700
预期短路开断电流 kA - 50
1min 工频耐受电压相间、对地 / 断开 KV 42/48 42/48
额定绝缘水平
雷电冲击耐受电压相间、对地 / 断开 KV 75/85 75/85
额定短时耐受电流 kA 机械寿命 500 500
额定电流 ( 熔断器的 ) SF6 额定气压 (20℃时表压 ) MPa 0.04~0.05 0.04~0.05
弹簧操作机构
带接地开关 型号 额定电压 (KV) 熔断器额定电流 (A) 熔断件额定电流 (A) 额定开断电流 (kA)
额定电压
12 40 6.3,10,16,20,25,31.5,40 50
设计序号
XRNT 熔断器 12 100 50,63,71,80,100 50
户内
12 125 125 50
与熔断器组合
六氟化硫负荷开关 ( 组合电器 )

76
