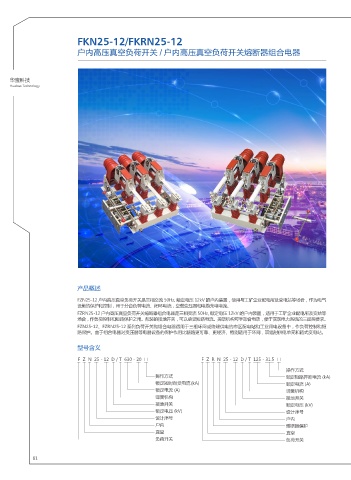

FKN25-12/FKRN25-12
户内高压真空负荷开关 / 户内高压真空负荷开关熔断器组合电器
华宝科技
Huabao Technology
产品概述
FZN25-12 户内高压真空负荷开关是三相交流 50Hz, 额定电压 12kV 的户内装置，使用与工矿企业配电所及变电站等场合，作为电气
设施的保护和控制，用于分合负荷电流、闭环电流，空载变压器和电缆充电电流。
FZRN25-12 户内高压真空负荷开关熔断器组合电器是三相交流 50Hz, 额定电压 12kV 的户内装置，适用于工矿企业配电所及变站等
场合，作负荷控制和短路保护之用。配装的接地开关，可以承受短路电流。操动机构可手动合电动，便于实现电力系统的三遥控要求。
FZN25-12、FZRN25-12 系列负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短
路保护。由于组合电器对变压器等电器设备的保护作用比断路更可靠、更经济、特别适用于环网，双辐射供电单元和箱式变电站。
型号含义
F Z N 25 - 12 D / T 630 - 20 □ F Z R N 25 - 12 D / T 125 - 31.5 □
操作方式
操作方式 额定短路开断电流 (kA)
额定短时耐受电流(kA) 额定电流 (A)
额定电流 (A) 弹簧机构
弹簧机构 接地开关
接地开关 额定电压 (kV)
额定电压 (kV) 设计序号
设计序号 户内
户内 熔断器保护
真空 真空
负荷开关 负荷开关
