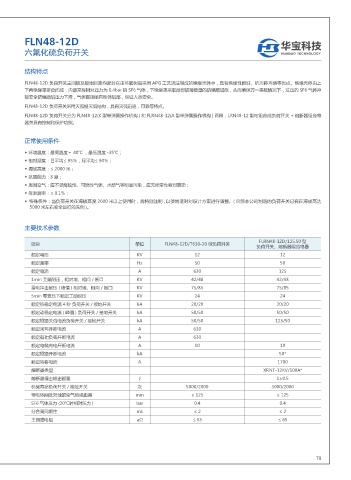

FLN48-12D 华宝科技
六氟化硫负荷开关 HUABAO TECHNOLOGY

结构特点

FLN48-12D 负荷开关主回路及接地回路均密封在由环氧树脂采用 APG 工艺浇注制成的绝缘壳体中，具有绝缘性能好、抗污秽环境等优点。绝缘壳体由上
下两绝缘罩拼合而成，内部充有相对压力为 0.4bar 的 SF6 气体，下绝缘罩采取局部较薄壁厚的防爆膜措施，从而确保万一事故情况下，过压的 SF6 气体冲
破安全防爆膜后压力下降，气体直接喷向柜体后部，保证人身安全。
FLN48-12D 负荷开关采用灭弧栅灭弧结构，具有灭弧迅速，可靠等特点。
FLN48-12D 负荷开关分为 FLN48-12(K 型单弹簧操作机构 ) 和 FLRN48-12(A 型单弹簧操作机构 ) 两种，LRN48-12 型可组合成负荷开关 + 熔断器组合电
器并具有控制和保护功能。

正常使用条件

◆ 环境温度：最高温度＋ 40℃ ，最低温度 -35℃；
◆ 相对湿度：日平均≤ 95％，月平均≤ 90％；
◆ 海拔高度：≤ 2000 米；
◆ 抗震能力：8 度；
◆ 周围空气：应不受腐蚀性、可燃性气体、水蒸气等明显污染，应无经常性剧烈震动；
◆ 年泄漏率：≤ 0.1％；
◆ 特殊条件：当负荷开关在海拔高度 2000 米以上使用时，需特别注明 , 以便制造时对设计方案进行调整。( 目前本公司制造的负荷开关已有在海拔高达
5000 米左右安全运行的先例 )。

主要技术参数

项目 单位 FLN48-12D/T630-20 型负荷开关 FLRN48-12D/125.50 型
负荷开关、熔断器组合电器
额定电压 KV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
1min 工频耐压，相对地、相问 / 断口 KV 42/48 42/48
雷电冲击耐压 ( 峰值 ) 相对地、相间／断口 KV 75/85 75/85
5min 零表压下额定工频耐压 KV 24 24
额定热稳定电流 4 秒 负荷开关 / 接地开关 kA 20/20 20/20
额定动稳定电流 ( 峰值 ) 负荷开关 / 接地开关 kA 50/50 50/50
额定短路关合电流负荷开关 / 接地开关 kA 50/50 125/50
额定闭环开断电流 A 630
额定有功负载开断电流 A 630
额定电缆充电开断电流 A 10 10
额定短路开断电流 kA 50*
额定转移电流 A 1700
熔断器类型 XRNT-12KV/100A*
熔断器撞击输出能量 J 1±0.5
机械寿命负荷开关 / 接地开关 次 5000/2000 3000/2000
带电体间及对地的空气绝缘距离 mm ≥ 125 ≥ 125
SF6 气体压力 (20℃时相对压力 ) bar 0.4 0.4
分合闸同期性 ms ≤2 ≤2
主回路电阻 μΩ ≤ 65 ≤ 65
