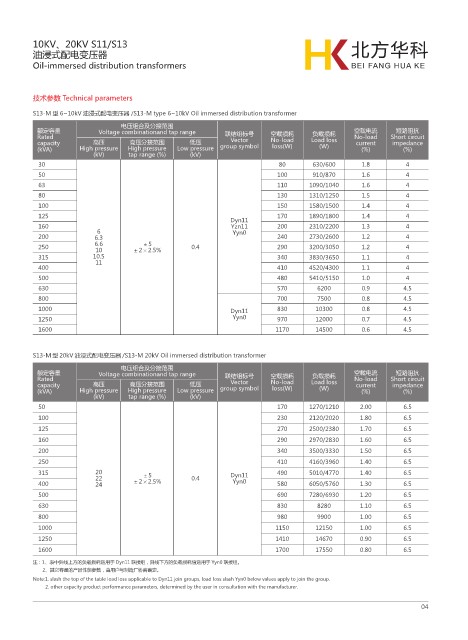

10KV、20KV S11/S13
油浸式配电变压器
Oil-immersed distribution transformers

技术参数 Technical parameters

S13-M 型 6~10kV 油浸式配电变压器 /S13-M type 6~10kV Oil immersed distribution transformer
电压组合及分接范围
额定容量 Voltage combinationand tap range 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
Rated Vector No-load Load loss No-load Short circuit
capacity 高压 高压分接范围 低压 group symbol loss(W) (W) current impedance
(kVA) High pressure High pressure Low pressure (%) (%)
(kV) tap range (%) (kV)
30 80 630/600 1.8 4
50 100 910/870 1.6 4
63 110 1090/1040 1.6 4
80 130 1310/1250 1.5 4
100 150 1580/1500 1.4 4
125 170 1890/1800 1.4 4
Dyn11
160 6 Yzn11 200 2310/2200 1.3 4
200 6.3 Yyn0 240 2730/2600 1.2 4
±5
250 6.6 ±2×2.5% 0.4 290 3200/3050 1.2 4
10
315 10.5 340 3830/3650 1.1 4
11
400 410 4520/4300 1.1 4
500 480 5410/5150 1.0 4
630 570 6200 0.9 4.5
800 700 7500 0.8 4.5
1000 Dyn11 830 10300 0.8 4.5
1250 Yyn0 970 12000 0.7 4.5
1600 1170 14500 0.6 4.5

S13-M 型 20kV 油浸式配电变压器 /S13-M 20kV Oil immersed distribution transformer
电压组合及分接范围
额定容量 Voltage combinationand tap range 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
Rated Vector No-load Load loss No-load Short circuit
capacity 高压 高压分接范围 低压 group symbol loss(W) (W) current impedance
(kVA) High pressure High pressure Low pressure (%) (%)
(kV) tap range (%) (kV)
50 170 1270/1210 2.00 6.5
100 230 2120/2020 1.80 6.5
125 270 2500/2380 1.70 6.5
160 290 2970/2830 1.60 6.5
200 340 3500/3330 1.50 6.5
250 410 4160/3960 1.40 6.5
315 20 ±5 490 5010/4770 1.40 6.5
22 0.4 Dyn11
400 24 ±2×2.5% Yyn0 580 6050/5760 1.30 6.5
500 690 7280/6930 1.20 6.5
630 830 8280 1.10 6.5
800 980 9900 1.00 6.5
1000 1150 12150 1.00 6.5
1250 1410 14670 0.90 6.5
1600 1700 17550 0.80 6.5
注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。
2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note:1. slash the top of the table load loss applicable to Dyn11 join groups, load loss slash Yyn0 below values apply to join the group.
2. other capacity product performance parameters, determined by the user in consultation with the manufacturer.
