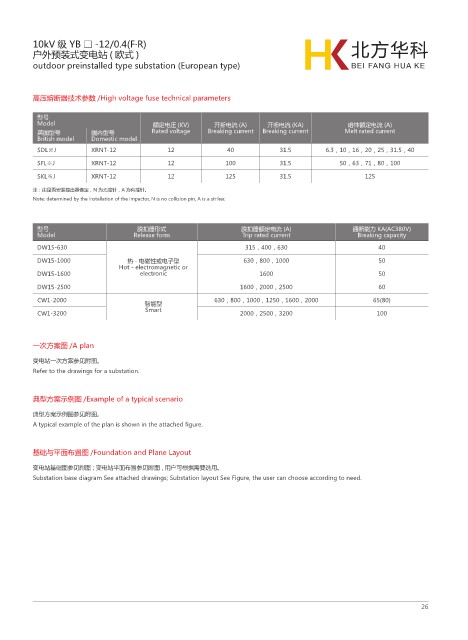

10kV 级 YB □ -12/0.4(F·R)
户外预装式变电站 ( 欧式 )
outdoor preinstalled type substation (European type)

高压熔断器技术参数 /High voltage fuse technical parameters

型号
Model 额定电压 (KV) 开断电流 (A) 开断电流 (KA) 熔体额定电流 (A)
英国型号 国内型号 Rated voltage Breaking current Breaking current Melt rated current
British model Domestic model
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
Note: determined by the installation of the impactor, N is no collision pin, A is a striker.

型号 脱扣器形式 脱扣器额定电流 (A) 通断能力 KA(AC380V)
Model Release form Trip rated current Breaking capacity
DW15-630 315，400，630 40
DW15-1000 热 - 电磁性或电子型 630，800，1000 50
Hot - electromagnetic or
DW15-1600 electronic 1600 50
DW15-2500 1600，2000，2500 60
CW1-2000 智能型 630，800，1000，1250，1600，2000 65(80)
CW1-3200 Smart 2000，2500，3200 100

一次方案图 /A plan

变电站一次方案参见附图。
Refer to the drawings for a substation.

典型方案示例图 /Example of a typical scenario
典型方案示例图参见附图。
A typical example of the plan is shown in the attached figure.

基础与平面布置图 /Foundation and Plane Layout

变电站基础图参见附图；变电站平面布置参见附图，用户可根据需要选用。
Substation base diagram See attached drawings; Substation layout See Figure, the user can choose according to need.

26
