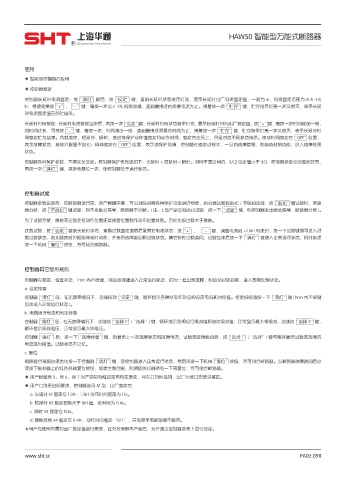

HAW50 智能型万能式断路器
R

使用
◆ 智能型控制器的应用

◆ 控制器整定
控制器长延时电流整定：按“清灯”键后，按“设定”键，直到长延时状态指示灯亮，显示长延时出厂电流整定值，一般为 In，电流整定范围为 (0.4~1.0)
ln，根据需要按“+”、“-”键，每按一次以≤ 2% 间隔增减，直到最接近的需要电流为止。接着按一次“贮存”键，贮存指示灯亮一次又熄灭，表示长延
时电流整定值已存贮结束。
长延时时间整定：长延时电流整定结束后，再按一次“设定”键，长延时时间状态指示灯亮，显示长延时时间出厂整定值，按“+”键，每按一次时间增加一倍，
如时间过长，可再按“-”键，每按一次，时间减少一倍，直到最接近需要的时间为止，接着按—次“贮存”键，贮存指示灯亮一次又熄灭，表示长延时时
间整定贮存结束。负载监控、短延时、瞬时、接地等保护动作值整定和动作时间，整定方法同上，只是对应不同状态指示。接地时间整定在“OFF”位置，
表示故障状态，接地只报警不脱扣；瞬动整定在“OFF”位置，表示该保护取消，控制器在整定过程中，一旦有故障信号，则自动封锁功能，迸入故障处理
状态。
控制器各种保护参数，不得交叉设定。控制器保护优先级如下：长延时 < 短延时 < 瞬时。对用于重合闸的，ILC2 设定值小于 ILCI，控制器参数全部整定好后，
再按一次“清灯”键，或断电复位一次，使控制器处于运行状态。

控制器试验
控制器参数设定后，在断路器运行前，用户根据需要，可以对脱扣器各种保护功能进行检查，脱扣器试验有脱扣／不脱扣选择，按“脱扣”键试验时，断路
器分断，按“不脱扣”键试验，则不发脱扣信号，断路器不分断。( 注：L 型产品仅有脱扣试验，按一下“试验”键，则控制器发出瞬动信号，断路器分断 )。
为了试验方便，接地无论整定在动作位置还是报警位置都作动作位置处理。且优先级过载大于接地。
过载试验，按“设定”键到长延时状态，查看过载整定值然后至其它电流状态，按“+”、 “-”键，调整电流到 >1.3Ir1 电流时，按一下试验键即可进入过
载试验状态，脱扣器按反时限规律延时动作，并指示故障类别和试验状态。其它特性试验类同，试验结束后按一下“清灯”键进入正常运行状态，同时必须
按一下机械“复位”按钮，方可闭合断路器。

控制器其它使用规则

控制器在整定、检查状态，1min 内不按键，则自动清键进入正常运行状态，同时一旦出现故障，则自动封锁功能，进入故障处理状态。
a. 设定检查
控制器“清灯”后，在无故障情况下，连续按动“设定”键，循环指示各种状态和对应的设定电流和时间值。检查好后请按一下“清灯”键 (1min 内不按键
自动进入正常运行状态 )。
b. 电网运行电流和电压检查
控制器“清灯”后，在无故障情况下，连续按“选择 1”(“选择”) 键，循环指示各相运行电流值和接地电流值，正常显示最大相电流，连续按“选择 2”键，
循环指示各线电压，正常显示最大线电压。
控制器“清灯”后，按一下“故障检查”键，则显示上一次故障状态和故障电流，试验或故障脱扣后，按“选择 1”(“选择”) 键可循环显示试验或故障的
电流或时间值。试验状态不记忆。
c. 复位
断路器合闸前必须首先按一下控制器“清灯”键，使控制器进入正常运行状态，然后再按一下机械“复位”按钮，方可闭合断路器。当断路器故障跳闸后必
须按下脱扣器上的红色机械复位按钮，如需主即合闸，则须使脱扣器断电一下再复位，方可闭合断路器。
◆ 用户根据表 5、表 6、表 7 对产品的特性设定有特定要求，可在订货时说明，出厂时按订货要求整定。
◆ 用户订货无说明要求，控制器选用 M 型，出厂整定在：
a. 长延时 Ir1 整定在 1.0ln，1.5Ir1 动作时间整定为 15s。
b. 短延时 Ir2 整定在略大于 8Ir1 值，定时限为 0.4s。
c. 瞬时 Ir3 整定在 12In。
d. 接地故障 Ir4 整定在 0.4In，动作时间整定“OFF”，只有显示而断路器不断开。
★用户在使用中需对出厂整定值进行更改，在充分理解本产品后，允许通过控制器按表 5 自行设定。
