HAW50 智能型万能式断路器

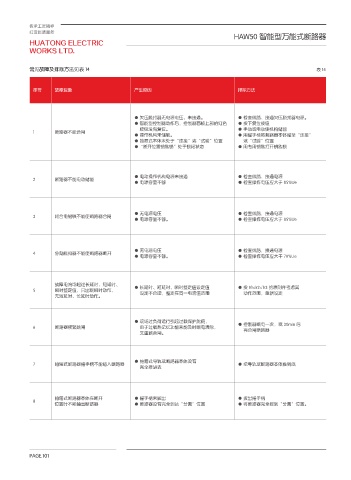

常见故障及排除方法见表 14 表 14

序号 故障现象 产生原因 排除方法

● 欠压脱扣器无电源电压、未接通。 ● 检查线路，接通欠压脱扣器电源。
● 智能型控制器动作后，控制器面板上部的红色 ● 按下复位按钮
按钮没有复位。 ● 手动或电动使机构储能
1 断路器不能合闸
● 操作机构未储能。 ● 用摇手柄将断路器本体摇至“连接”
● 抽屉式本体未处于“连接”或“试验”位置 或“试验”位置
●“断开位置钥匙锁”处于锁闭状态 ● 用专用钥匙打开钥匙锁

● 电动操作机构电源未接通 ● 检查线路，接通电源
2 断路器不能电动储能
● 电源容量不够 ● 检查操作电压应大于 85%Ue

● 无电源电压 ● 检查线路，接通电源
3 闭合电磁铁不能使断路器合闸
● 电源容量不够。 ● 检查操作电压应大于 85%Ue

● 无电源电压 ● 检查线路，接通电源
4 分励脱扣器不能使断路器断开
● 电源容量不够。 ● 检查操作电压应大干 70%Ue

故障电流均超过长延时、短延时、
5 瞬时整定值，只出现瞬时动作， ● 长延时、短延时、瞬时整定值设定值 ● 按 Ir1<lr2<1r3 的原则并考虑其
设定不合理，整定在同一电流值范围
动作范围，重新设定
无短延时、长延时动作。

● 现场过负荷运行引起过载保护跳闸，
6 断路器频繁跳闸 由于过载热记忆功能未能及时断电清除， ● 控制器断电一次，或 30min 后
再合闸断路器
又重新合闸。

● 抽屉式导轨或断路器本体没有
7 抽屉式断路器摇手柄不能插入断路器 ● 把导轨或断路器本体推到底
完全推进去

抽屉式断路器本体在断开 ● 摇手柄未拔出 ● 拨出摇手柄
8
位置时不能抽出断路器 ● 断路器没有完全到达“分离”位置 ● 将断路器完全摇到“分离”位置。

PAGE.101
