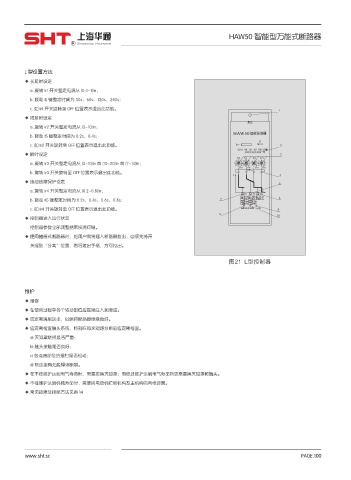

Page 105 - 上海华通电器厂有限公司

HAW50 智能型万能式断路器
R

L 型设置方法
◆ 长延时设定
a. 旋转 Ir1 开关整定电流从 (0.4-1)ln；
b. 拨动 tL 键整定时间为 30s、60s、120s、240s；
c. 如 Ir1 开关旋转至 OFF 位置表示退出此功能。
◆ 短延时设定
a. 旋转 Ir2 开关整定电流从 (3-10)ln；
b. 拨动 tS 键整定时间为 0.2s、0.4s;
c. 如 Ir2 开关旋转至 OFF 位置表示退出此功能。
◆ 瞬时设定
a. 旋转 Ir3 开关整定电流从 (3~10)ln 或 (10~20)In 或 (7~14)In；
b. 旋转 Ir3 开关旋转至 OFF 位置表示退出此功能。
◆ 接地故障保护设定
a. 旋转 Ir4 开关整定电流从 (0.2-0.8)ln；
b. 拨动 tG 键整定时间为 0.2s、0.4s、0.6s、0.8s;
c. 如 Ir4 开关旋转至 OFF 位置表示退出此功能。
◆ 控制器进入运行状态
控制器参数全部调整结束按清灯键。
◆ 使用抽屉式断路器时，如用户需将插入断路器拉出，必须先将开
关摇到“分离”位置，然后拔出手柄，方可拉出。

ప -ಷᣓݢஔ

维护
◆ 维修
◆ 在使用过程中各个转动部位应定期注入润滑油。
◆ 应定期清刷灰尘，以保持断路器绝缘良好。
◆ 应定期检查触头系统，特别在每次短路分断后应定期检查。
a) 灭弧罩烧损是否严重；
b) 触头接触是否良好；
c) 各连接部位的螺钉是否松动；
d) 软连接有无脱焊或断裂。
◆ 在不经维护达到电气寿命时，需要更换灭弧罩；而经过维护达到电气寿命则更需要换灭弧罩和触头。
◆ 不经维护达到机械寿命时，需要换电动机贮能机构及主机构的两根弹簧。
◆ 常见故障及排除方法见表 14
