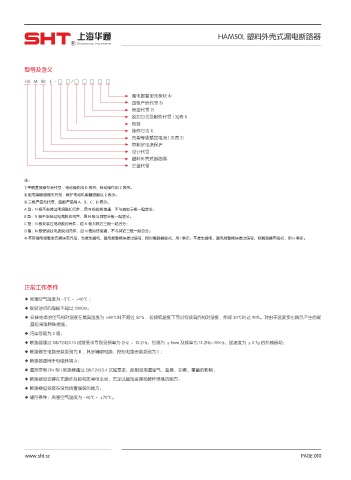

HAM50L 塑料外壳式漏电断路器
R

型号及含义

HA M 50 L - □ □／□ □ □ □ □

漏电报警单元模块 4)
四极产品代号 3)
用途代号 2)
脱扣方式及附件代号 ( 见表 1)
极数
操作方式 1)
壳架等级额定电流 ( 见表 2)
带剩余电流保护
设计代号
塑料外壳式断路器
企业代号

注：
1) 手柄直接操作无代号：电动操作用 D 表示；转动操作用 Z 表示。
2) 配电用断路器无代号，保护电动机用断路器以 2 表示。
3) 三极产品无代号，四极产品用 A、B、C、D 表示。
A 型：N 极不安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分；
B 型：N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分。
C 型：N 极安装过电流脱扣元件，且 N 极与其它三极一起合分；
D 型：N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分。
4) 不带漏电报警单元模块无代号：当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用 I 表示；不发生漏电，漏电报警模块发出信号，但断路器不脱扣，用 H 表示。

正常工作条件

◆ 周围空气温度为 -5℃～ +40℃ ；
◆ 安装地点的海拔不超过 2000m；
◆ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产生的凝
露应采取特殊措施；
◆ 污染等级为 3 级；
◆ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz ～ 13.2Hz、位移为 ±1mm 及频率为 13.2Hz~100Hz、加速度为 ±0.7g 的机械振动；
◆ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方；
◆ 储存条件：周围空气温度为 -40℃～ +70℃。
