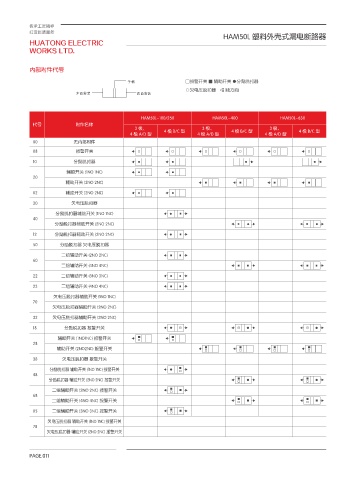

HAM50L 塑料外壳式漏电断路器
内部附件代号
手柄 □报警开关 ■ 辅助开关 ●分励脱扣器
○欠电压脱扣器 →引线方向
左面安装 右面安装
HAM50L-100/250 HAM50L-400 HAM50L-630
代号 附件名称
3 极、 3 极、 3 极、
4极A/D型 4极B/C型 4极A/D型 4极B/C型 4极A/D型 4极B/C型
00 无内部附件
08 报警开关
10 分励脱扣器
辅助开关 (1NO 1NC)
20
辅助开关 (2NO 2NC)
02 辅助开关 (2NO 2NC)
30 欠电压脱扣器
分励脱扣器辅助开关 (1NO 1NC)
40
分励脱扣器辅助开关 (2NO 2NC)
12 分励脱扣器辅助开关 (2NO 2NC)
50 分励脱扣器 欠电压脱扣器
二组辅助开关 (2NO 2NC)
60
二组辅助开关 (4NO 4NC)
22 二组辅助开关 (3NO 3NC)
23 二组辅助开关 (4NO 4NC)
欠电压脱扣器辅助开关 (1NO 1NC)
70
欠电压脱扣器辅助开关 (2NO 2NC)
32 欠电压脱扣器辅助开关 (2NO 2NC)
18 分励脱扣器 报警开关
辅助开关 (1NO1NC) 报警开关
28
辅助开关 (2NO2NC) 报警开关
38 欠电压脱扣器 报警开关
分励脱扣器 辅助开关 (1NO 1NC) 报警开关
48
分励脱扣器 辅助开关 (2NO 2NC) 报警开关
二组辅助开关 (2NO 2NC) 报警开关
68
二组辅助开关 (4NO 4NC) 报警开关
05 二组辅助开关 (3NO 3NC) 报警开关
欠电压脱扣器 辅助开关 (1NO 1NC) 报警开关
78
欠电压脱扣器 辅助开关 (2NO 2NC) 报警开关
