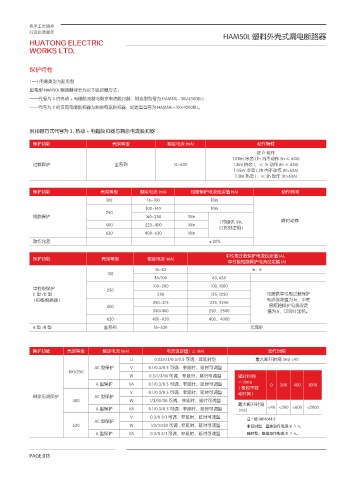

HAM50L 塑料外壳式漏电断路器

保护特性

( 一 ) 用途类型为配电型
配电型 HAM50L 断路器可分为以下脱扣器方式：
——代号为 3 的热动 + 电磁脱扣器与剩余电流脱扣器，如选型型号为 HAM50L-100/4300BU；
——代号为 2 的仅有电磁脱扣器与剩余电流脱扣器，如选型型号为 HAM50L-100/4200BU。

脱扣器方式代号为 3，热动 + 电磁脱扣器与剩余电流脱扣器
保护功能 壳架等级 额定电流 In(A) 动作特性
2
按I t 动作
1.05In( 冷态 ),1h 内不动作 (In ≤ 63A)
过载保护 全系列 16~630 1.3In( 热态 )，≤ 1h 动作 (In ≤ 63A)
1.05In( 冷态 ),2h 内不动作 (In>63A)
1.3In( 热态 )，≤ 2h 动作 (In>63A)

保护功能 壳架等级 额定电流 In(A) 短路保护电流设定值 Ir(A) 动作时间
100 16~100 10In
100~140 10In
250
短路保护 160~250 10In
( 可提供 5In, 瞬时动作
400 225~400 10In
订货时注明 )
630 400~630 10In
动作允差 ±20%

中性极过载保护电流设定值 (A)、
保护功能 壳架等级 额定电流 In(A)
中性极短路保护电流设定值 (A)
16~63 In，Ir
100
80/100 63, 630
100~200 100, 1000
中性极保护 250
C型/D型 250 125, 1250 可提供中性极过载保护
( 四极断路器 ) 电流设定值为 In，中性
250~315 225, 2250
400 极短路保护电流设定
350/400 250，2500 值为 Ir，订货时注明。
630 400~630 400，4000
A型/B型 全系列 16~630 无保护

保护功能 壳架等级 额定电流 In(A) 电流设定值 I △ n(A) 动作时间
U 0.03/0.1/0.3/0.5 可调，非延时型 最大断开时间 (ms) <40
AC 型保护 V 0.1/0.3/0.5 可调，非延时、延时可调型
100/250
W 0.3/1/3/10 可调，非延时、延时可调型 延时时间
△ t(ms)
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型 0 200 400 1000
( 极限不驱
V 0.1/0.3/0.5 可调，非延时、延时可调型 动时间 )
剩余电流保护 AC 型保护
400 W 1/3/10/30 可调，非延时、延时可调型
最大断开时间
A 型保护 VA 0.1/0.3/0.5 可调，非延时、延时可调型 (ms) <40 <300 <600 <2000
V 0.3/0.5/1 可调，非延时、延时可调型 注 * 按 GB14048.2
AC 型保护
630 W 1/3/10/30 可调 , 非延时、延时可调型 非延时型，基准动作电流 5I △ n;
A 型保护 VA 0.3/0.5/1 可调，非延时、延时可调型 延时型，基准动作电流 2I △ n。

PAGE.013
