HAM50L 塑料外壳式漏电断路器

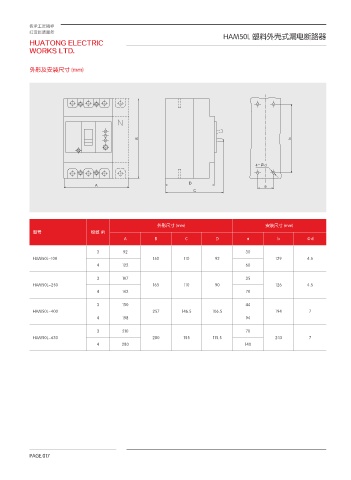

外形及安装尺寸 (mm)
# C
E
%
" B
$
外形尺寸 (mm) 安装尺寸 (mm)
型号 极数 (P)
A B C D a b Φd
3 92 30
HAM50L-100 150 110 92 129 4.5
4 122 60
3 107 35
HAM50L-250 165 110 90 126 4.5
4 142 70
3 150 44
HAM50L-400 257 146.5 106.5 194 7
4 198 94
3 210 70
HAM50L-630 280 155 115.5 243 7
4 280 140
