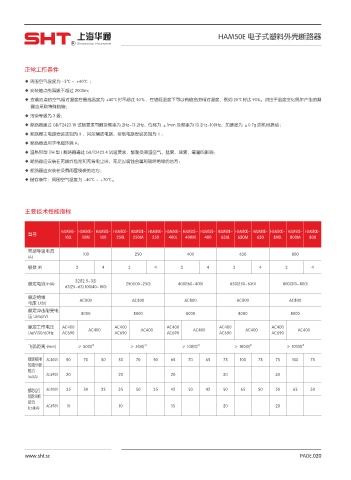

HAM50E 电子式塑料外壳断路器
R

正常工作条件

◆ 周围空气温度为 -5℃～ +40℃ ；
◆ 安装地点的海拔不超过 2000m；
◆ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产生的凝
露应采取特殊措施；
◆ 污染等级为 3 级；
◆ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz、位移为 ±1mm 及频率为 13.2Hz~100Hz、加速度为 ±0.7g 的机械振动；
◆ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方；
◆ 储存条件：周围空气温度为 -40℃～ +70℃。

主要技术性能指标

HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E- HAM50E-
型号
100L 100M 100 250L 250M 250 400L 400M 400 630L 630M 630 800L 800M 800

壳架等级电流 100 250 400 630 800
(A)
极数 (P) 3 4 3 4 3 4 3 4 3 4

32(12.5~32)
额定电流 In(A) 250(100~250) 400(160~400) 630(250~630) 800(315~800)
63(25~63) 100(40~100)
额定绝缘 AC800 AC800 AC800 AC800 AC800
电压 Ui(V)
额定冲击耐受电 8000 8000 8000 8000 8000
压 Uimp(V)
额定工作电压 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400
Ue(V)50/60Hz AC690 AC690 AC690 AC690 AC690

飞弧距离 (mm) ≯ 50(0) 2) ≯ 50(0) 2) ≯ 100(0) 2) ≯ 100(0) 2) ≯ 100(0) 2)

额定极限 AC400V 50 70 50 50 70 50 65 70 65 75 100 75 75 100 75
短路分断
能力
Icu(kA) AC690V 20 20 20 30 30

额定运行 AC400V 35 50 35 35 50 35 42 50 42 50 65 50 50 65 50
短路分断
能力
Ics(kA) AC690V 10 10 15 20 20
