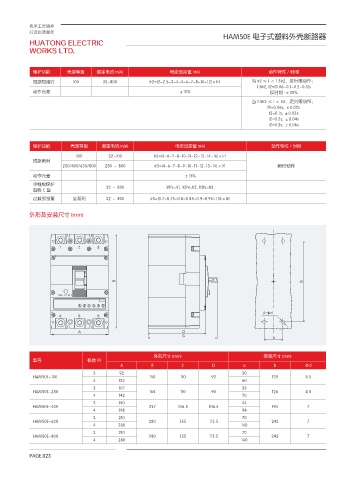

HAM50E 电子式塑料外壳断路器

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间
短路短延时 100 32~800 Ir2=(2-2.5-3-4-5-6-7-8-10-12)×Ir1 当 Ir2 ≤ I ＜ 1.5Ir2，反时限动作；
1.5Ir2, t2=(0.06-0.1-0.2-0.3)s
动作允差 ±10% 反时限 :±20%
当 1.5Ir2 ≤ I ＜ Ir3，定时限动作；
t2=0.06s, ±0.02s
t2=0.1s, ±0.03s
t2=0.2s, ±0.04s
t2=0.3s, ±0.06s

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间
100 32~100 Ir3=(4-6-7-8-10-11-12-13-14-16)×Ir1
短路瞬时
250/400/630/800 250 ～ 800 Ir3=(4-6-7-8-9-10-11-12-13-14)×Ir1 瞬时动作
动作允差 ±15%
中性极保护 32 ～ 800 Ir1N=Ir1, Ir2N=Ir2, Ir3N=Ir3
四极C型
过载预报警 全系列 32 ～ 800 Ir0=(0.7-0.75-0.8-0.85-0.9-0.95-1.0)×Ir1

外形及安装尺寸 (mm)

# C

PUSH TO TRIP

ðE

" %
$
B

外形尺寸 (mm) 安装尺寸 (mm)
型号 极数 (P)
A B C D a b Φd
3 92 30
HAM50E-100 150 110 92 129 4.5
4 122 60
3 107 35
HAM50E-250 165 110 90 126 4.5
4 142 70
3 150 44
HAM50E-400 257 146.5 106.5 194 7
4 198 94
3 210 70
HAM50E-630 280 155 115.5 243 7
4 280 140
3 210 70
HAM50E-800 280 155 115.5 243 7
4 280 140

PAGE.023
