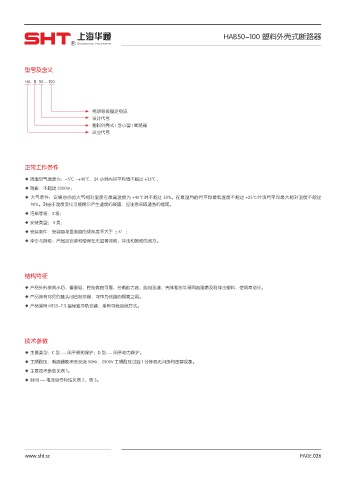

HAB50-100 塑料外壳式断路器
R
型号及含义
HA B 50 - 100
壳架等级额定电流
设计代号
塑料外壳式 ( 含小型 ) 断路器
企业代号
正常工作条件
◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔：不超过 2000m；
◆ 大气条件：安装地点的大气相对湿度在最高温度为 +40℃时不超过 50%。在最湿月的月平均最低温度不超过 +25℃时该月平均最大相对湿度不超过
90%。对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施。
◆ 污染等级：3 级；
◆ 安装类型：Ⅲ类；
◆ 安装条件：安装面与垂直面的倾斜度不大于 ±5°；
◆ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
结构特征
◆ 产品外形美观小巧、重量轻、性能优良可靠、分断能力高、脱扣迅速、壳体和剖牛采用高阻燃及耐冲击塑料，使用寿命长。
◆ 产品具有可见的触头闭合指示器，可作为线路的隔离之用。
◆ 产品采用 HT35-7.5 型标准导轨安装，采用导线接线方式。
技术参数
◆ 主要类型：C 型 -- 用于照明保护；D 型 -- 用于动力保护。
◆ 工频耐压：断路器能承受交流 50Hz，2500V 工频耐压试验 1 分钟而无闪络和击穿现象。
◆ 主要技术参数见表 1。
◆ 时间 -- 电流动作特性见表 2、表 3。
