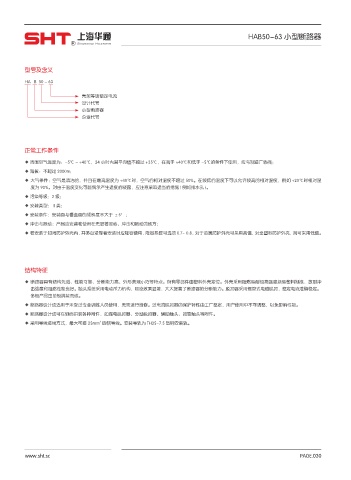

HAB50-63 小型断路器
R

型号及含义

HA B 50 - 63

壳架等级额定电流
设计代号
小型断路器
企业代号

正常工作条件
◆ 周围空气温度为：-5℃ ~ +40℃，24 小时内其平均值不超过 +35℃，在高于 +40℃和低于 -5℃的条件下使用，应与制造厂协商；
◆ 海拔：不超过 2000m;
◆ 大气条件：空气是清洁的，并且在最高温度为 +40℃时，空气的相对湿度不超过 50%。在较低的温度下可以允许较高的相对湿度，例如 +20℃时相对湿
度为 90%。对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施 ( 例如排水孔 )。
◆ 污染等级：2 级；
◆ 安装类型：Ⅲ类；
◆ 安装条件：安装面与垂直面的倾斜度不大于 ±5°；
◆ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方；
◆ 若安装于封闭防护外壳内，并多台紧靠着安装时应降容使用，降容系数可选项 0.7~ 0.8，对于金属防护外壳可采用高值，对全塑料防护外亮，则可采用低值。

结构特征

◆ 断路器具有结构先进、性能可靠、分断能力高、外形美观小巧等特点。所有零部件由塑料外壳定位。外壳采用阻燃型耐弧高强度新型塑料制成，故耐冲
击强度和阻燃性能良好。触头系统采用电动斥力机构，限流效果显著，大大提高了断路器的分断能力。脱扣器采用螺管式电磁脱扣，整定电流准确稳定。
多极产品由单极拼装而成。
◆ 断路器设计成适用于未受过专业训练人员使用，无需进行维修。过电流脱扣器的保护特性由工厂整定，用户使用中不可调整，以免影响性能。
◆ 断路器设计成可在侧面拼装各种附件，如漏电脱扣器、分励脱扣器、辅助触头、报警触头等附件。
2
◆ 采用导线接线方式，最大可接 25mm 圆铜导线。安装导轨为 TH35-7.5 型钢安装轨。
