P. 42

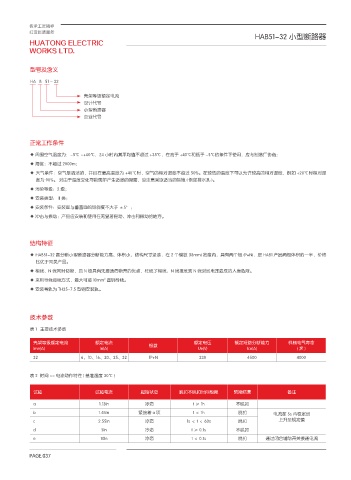

HAB51-32 小型断路器
型号及含义
HA B 51 - 32
壳架等级额定电流
设计代号
小型断路器
企业代号
正常工作条件
◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃，在高于 +40℃和低于 -5℃的条件下使用，应与制造厂协商；
◆ 海拔：不超过 2000m；
◆ 大气条件：空气是清洁的，并且在最高温度为 +40℃时，空气的相对湿度不超过 50%。在较低的温度下可以允许较高的相对湿度，例如 +20℃时相对湿
度为 90%。 对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施 ( 例如排水孔 )。
◆ 污染等级：2 级；
◆ 安装类型：Ⅲ类；
◆ 安装条件：安装面与垂直面的倾斜度不大于 ±5°；
◆ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
结构特征
◆ HAB51-32 高分断小型断路器分断能力高、体积小、结构尺寸紧凑，在 2 个模数 (18mm) 宽度内，具有两个极 (P+N)，是 HAB1 产品两极体积的一半，价格
比优于同类产品。
◆ 相线、N 线同时切断，且 N 极具有先接通后断开的优点，杜绝了相线、N 线接反或 N 线对地电压造成的人身危险。
2
◆ 采用导线接线方式，最大可接 10mm 圆铜导线。
◆ 安装导轨为 TH35-7.5 型钢安装轨。
技术参数
表 1 主要技术参数
壳架等级额定电流 额定电流 极数 额定电压 额定短路分断能力 机械电气寿命
Imn(A) In(A) Ue(V) Icu(A) (次)
32 6、10、16、20、25、32 1P+N 230 4500 4000
表 2 时间 -- 电流动作特性 ( 基准温度 30℃ )
试验 试验电流 起始状态 脱扣不脱扣时间极限 预期结果 备注
a 1.13In 冷态 t≥1h 不脱扣
b 1.45In 紧接着 a 项 t＜1h 脱扣 电流在 5s 内稳定地
c 2.55In 冷态 1s＜t＜60s 脱扣 上升至规定值
d 5In 冷态 t ≥ 0.1s 不脱扣
e 10In 冷态 t ＜ 0.1s 脱扣 通过闭合辅助开关接通电流
PAGE.037
