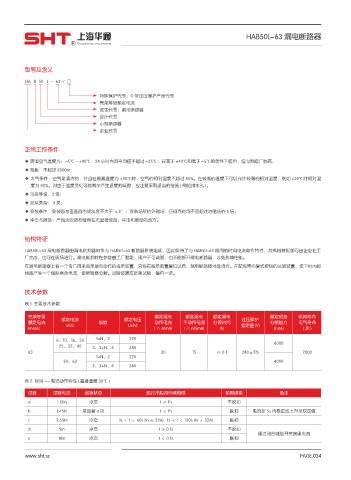

HAB50L-63 漏电断路器
R

型号及含义

HA B 50 L - 63 / □

特殊保护代号：G 带过压保护产品代号
壳架等级额定电流
派生代号：漏电断路器
设计代号
小型断路器
企业代号

正常工作条件
◆ 周围空气温度为：-5℃ ~ +40℃，24 小时内其平均值不超过 +35℃，在高于 +40℃和低于 -5℃的条件下使用，应与制造厂协商；
◆ 海拔：不超过 2000m；
◆ 大气条件：空气是清洁的，并且在最高温度为 +40℃时，空气的相对湿度不超过 50%。在较低的温度下可以允许较高的相对湿度，例如 +20℃时相对湿
度为 90%。对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施 ( 例如排水孔 )。
◆ 污染等级：2 级；
◆ 安装类型：Ⅲ类；
◆ 安装条件：安装面与垂直面的倾斜度不大于 ±5°；安装场所的外磁场，任何方向均不应超过地磁场的 5 倍；
◆ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

结构特征
HAB50L-63 漏电断路器由漏电脱扣器附件与 HAB50-63 断路器拼装组成，因此保持了与 HAB50-63 相同的时间电流动作特性，其机械装配即可由企业在工
厂完成，也可在现场进行。漏电脱扣特性参数由工厂整定，用户不可调整，也不能拆开漏电断路器，以免影响性能。
在漏电断路器上有一个专门用来指示漏电动作的指示装置，只有在指示装置复位以后，漏电断路器才能闭合。并配有带自复式按钮的试验装置，按下时内部
线路产生一个模拟剩余电流，使断路器分断。试验装置应定期试验，每月一次。

技术参数

表 1 主要技术参数

壳架等级 额定电流 额定电压 额定漏电 额定漏电 额定漏电 过压保护 额定短路 机械寿命
额定电流 In(A) 极数 Ue(V) 动作电流 不动作电流 分段时间 整定值 (V) 分断能力 电气寿命
Imn(A) I △ n(mA) I △ n0(mA) (S) Icu(A) (次)

6、10、16、20 1+N、2 220 6000
25、32、40 3、3+N、4 380
63 30 15 ≤ 0.1 280±5% 2000
1+N、2 220
50、63 4000
3、3+N、4 380

表 2 时间 -- 电流动作特性 ( 基准温度 30℃ )

试验 试验电流 起始状态 脱扣不脱扣时间极限 预期结果 备注
a 1.13In 冷态 t≥1h 不脱扣
b 1.45In 紧接着 a 项 t＜1h 脱扣 电流在 5s 内稳定地上升至规定值
c 2.55In 冷态 1s ＜ t ＜ 60s (In ≤ 32A) 1s ＜ t ＜ 120s (In ＞ 32A) 脱扣
d 5In 冷态 t ≥ 0.1s 不脱扣
通过闭合辅助开关接通电流
e 10In 冷态 t ＜ 0.1s 脱扣
