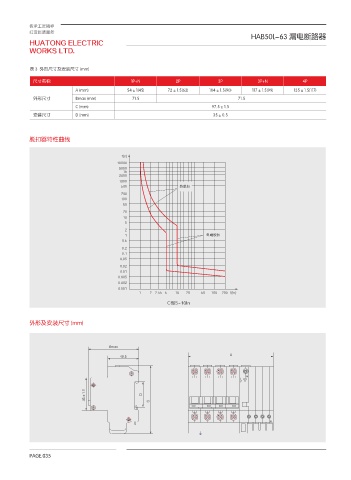

HAB50L-63 漏电断路器
表 3 外形尺寸及安装尺寸 (mm)
尺寸名称 1P+N 2P 3P 3P+N 4P
A (mm) 54±1(45) 72±1.5(63) 104±1.5(90) 117±1.5(99) 135±1.5(117)
外形尺寸 Bmax (mm) 71.5 71.5
C (mm) 97.5±1.5
安装尺寸 D (mm) 35±0.5
脱扣器特性曲线
U T
I
☙㙝ត
⩡ⷭ㙝ត
* *O
$ಷ _ *O
外形及安装尺寸 (mm)
#NBY
"
d % $
