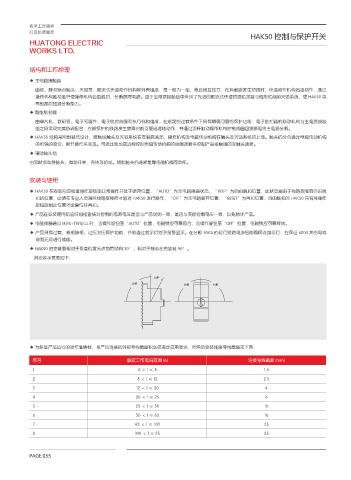

HAK50 控制与保护开关

结构和工作原理

◆ 主电路接触组
由动、静双断点触头、灭弧室，限流式快速动作机构和外壳组成，每一极为一组，彼此相互独立，在负载端发生短路时，快速动作机构迅速动作，通过
操作机构推动推杆使操作机构自由脱扣，分断故障电路。由于主电路接触组中采用了先进的限流式快速短路脱扣器与性能优越的灭弧系统，使 HAK50 具
有极高的短路分断能力。
◆ 智能脱扣器
由单片机、数码管、电子元器件、电子脱扣线圈和执行机构组成，在规定的过载条件下具有精确可靠的保护功能；电子脱扣器的联动机构与主电路接触
组之间实现完美协调配合，在被保护的线路发生故障时能可靠迅速地动作，并通过顶杆触动操作机构控制线圈回路断电将主电路分断。
◆ HAK50 结构采用倒装式设计，接触组触头及灭弧系统在安装面底部，操作机构及电磁传动机构在触头及灭弧系统的上部。触头的分合通过电磁传动机构
的衔铁的吸合、断开操作来实现。可通过就地或远程控制电磁传动机构的线圈通断来控制产品接触组的主触头通断。
◆ 辅助触头组
由双断点动静触头、微动开关，壳体等组成。辅助触头的通断是靠电磁机构而动作。

安装与使用

◆ HAK50 在安装前应检查操作旋钮能正常操作并处于断开位置，“AUTO”为主电路接通状态，“TRTP”为自由脱扣位置，此状态是由于线路故障而自由脱
扣的位置，必须在专业人员清除线路故障后才能对 HAK50 进行操作，“OFF”为主电路断开位置，“RESET”为再扣位置，自由脱扣的 HAK50 只有将操作
旋钮旋到此位置才能复位并再扣。
◆ 产品在安装使用前应仔细检查核对控制的电源电压是否与产品说明一致，是否与实际控制电压一致，以免损坏产品。
◆ 电磁线圈通以 (85%~115%)Us 时，当操作旋钮至“AUTO”位置，电磁铁应可靠吸合，当操作旋钮至“OFF”位置，电磁铁应可靠释放。
◆ 产品具有过载、断相缺相、过压欠压保护功能，并能通过指示灯给予报警显示。在分断 50KA 的运行短路电流后能确保连续运行，在保证 6000 次的电寿
命而无须进行维修。
◆ HAK50 的安装面相对于垂直位置允许前后倾斜 30°、相对于轴心左右旋转 90°。
其安装示意图如下：

◆ 为保证产品运行的动作准确性，与产品连接的外部导线截面积必须满足应用要求，所用的安装连接导线截面见下表：

序号 额定工作电流范围 (A) 连接导线截面 (mm)
1 0＜l≤8 1.5
2 8＜l≤12 2.5
3 12＜l≤20 4
4 20＜l≤25 6
5 25＜l≤50 10
6 50＜l≤63 16
7 63＜l≤100 25
8 100＜l≤25 35
