P. 64

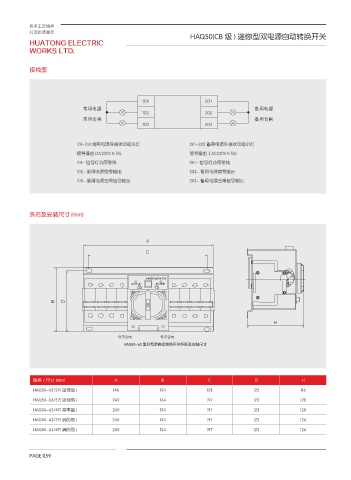

HAQ50(CB 级 ) 迷你型双电源自动转换开关
接线图
101 201
常用电源 备用电源
102 202
常用合闸 备用合闸
103 203
101~103 常用电源外接状态指示灯 201~203 备用电源外接状态指示灯
信号输出 (AC230V 0.5A) 信号输出（AC230V 0.5A)
101- 信号灯公用零线 201- 信号灯公用零线
102- 常用电源信号输出 202- 备用电源信号输出
103- 常用电源合闸信号输出 203- 备用电源合闸信号输出
外形及安装尺寸 (mm)
"
$
ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ Ү
# %
)
࣡ၸՋ ܫၸՋ
HAQ50-63 型双电源自动转换开关外形及安装尺寸
规格 / 尺寸 (mm) A B C D H
HAQ50-63/2P( 迷你型 ) 146 134 128 122 116
HAQ50-63/3P( 迷你型 ) 240 134 197 123 120
HAQ50-63/4P( 基本型 ) 240 134 197 123 120
HAQ50-63/3P( 消防型 ) 240 134 197 123 126
HAQ50-63/4P( 消防型 ) 240 134 197 123 126
PAGE.059
