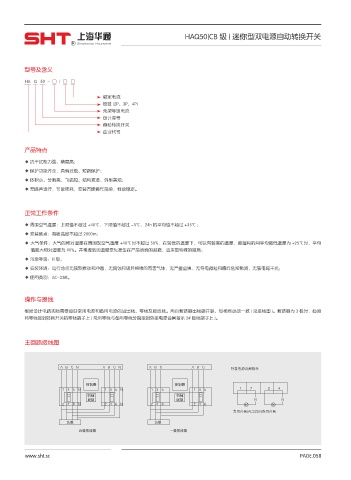

Page 63 - 上海华通电器厂有限公司

HAQ50(CB 级 ) 迷你型双电源自动转换开关
R

型号及含义

HA Q 50 - □ / □ □

额定电流
极数 (2P、3P、4P)
壳架等级电流
设计序号
自动转换开关
企业代号

产品特点
◆ 抗干扰能力强、精度高；
◆ 保护功能齐全，具有过载、短路保护；
◆ 体积小、分断高、飞弧短、结构紧凑、外型美观；
◆ 无噪声运行，节能降耗，安装方便操作简单，性能稳定。

正常工作条件

◆ 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
◆ 安装地点：海拔高度不超过 2000m；
◆ 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均
值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
◆ 污染等级：IIl 级；
◆ 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
◆ 使用类别：AC-33iB。

操作与接线
根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，必须
将零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。

主回路接线图

"# $/ "# $/ "# $ " #$ ܰଋႂຸՋ᫑ૈᇧ

ଌ҃٧ ଌ҃٧
/ /
఺೙ ఺೙
ᐎᩙ ᐎᩙ / /
/ /
࣡ၸՋ᫑ "$ 7 ܫၸՋ᫑
᠆ᣑ ᠆ᣑ
ٽ౜ଋጲڎ ʻ౜ଋጲڎ
