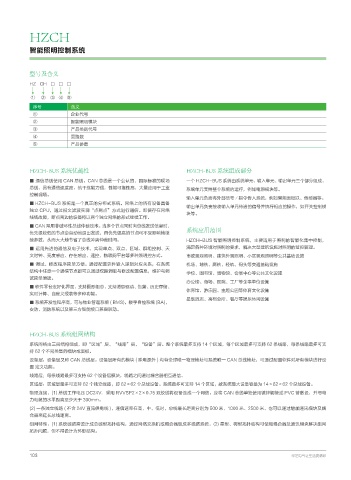

HZCH


           智能照明控制系统



           型号及含义

           HZ   CH   □   □   □
            ①  ②  ③ ④ ⑤
            序号           含义
            ①            企业代号
            ②            智能照明模块
            ③            产品类别代号
            ④            回路数
            ⑤            产品参数




           HZCH-BUS 系统优越性                                        HZCH-BUS 系统组成部分
           ■ 通信总线使用 CAN 总线。CAN 总线是一个公认的、国际标准的现场                  一个 HZCH-BUS 系统由系统单元、输入单元、输出单元三个部分组成。
           总线,具有通信速度高,抗干扰能力强,性能可靠性高,大量应用于工业                      系统单元支持整个系统的运行,例如电源模块等。
           控制现场。
                                                                 输入单元负责将外部信号/指令传人系统,例如智能面板以、传感器等。
           ■ HZCH-BUS 系统是一个真正的分布式系统。网络上的所有设备具备
                                                                 输出单元负责接收输入单元传送的信号并执行相应的操作,如开关控制模
           独立 CPU,通过报文滤波实现“点到点”方式进行通信。即使存在网络
                                                                 块等。
           线缆故障,断点两边的设备将以两个独立网络的形式继续工作。
           ■ CAN 采用非破坏性总线仲裁技术。当多个节点同时向总线发送信息时,                   系统应用范围
           优先级较低的节点会自动地退出发送,而优先级高的节点可不受影响地继
           续参数,从而大大地节省了总线冲突仲裁时间。                                 HZCH-BUS 智能照明控制系统,主要适用于照明的智能化集中控制,
           ■ 运用先进的通信及电子技术,实现单点、双点、区域、群组控制、天                      满足各种环境对照明的要求,解决大型建筑设施对照明的监控管理。
           文时钟、亮度感应、存在感应、遥控、物联网平台等多种照明控方式。                       市政景观照明、建筑外景照明、小区景观照明等公共基础设施
           ■ 调试、修改程序简单方便。通过配置软件输入逻辑对应关系,在系统                      机场、地铁、高铁、轻轨、码头等交通基础设施
           结构中任意一个通信节点都可以通过权限调取与修改配置信息,维护与调
                                                                 学校、图书馆、博物馆、会展中心等公共文化设施
           试简单便捷。
                                                                 办公楼、商场、医院、工厂等企事单位设施
           ■ 软件平台友好化界面,支持图形组态,支持消息驱动、告警、历史存储、
                                                                 体育馆、游乐园、主题公园等体育文化设施
           实时计算、自定义报表等多种功能。
                                                                 星级洒店、高档会所、餐厅等娱乐休闲设施
           ■ 系统开发性程序高,可与物业管理系统 ( BMS),楼宇自控系统 (BA),
           安防、消防系统以及第三方智能接口兼容联动。


           HZCH-BUS 系统组网结构
           系统网络由三层结构组成,即“区域”层、“线路”层、“设备”层。整个系统最多支持 14 个区域,每个区域最多可支持 62 条线路,每条线路最多可支
           持 62 个不同类型的模块或面板。
           设备层:设备层又称 CAN 总线层。设备层所有的模块 ( 除电源外 ) 均有全球唯一物理地址与系统唯一 CAN 总线地址,可通过配置软件对所有模块进行设
           置 定义功能。
           线路层:每条线路最多可支持 62 个设备层模块,线路之间通过耦合器相互通信。
           区域层:区域层最多可支持 62 个独立线路,即 62×62 个总线设备。系统最多可支持 14 个区域,故系统最大设备容量为 14×62×62 个总线设备。
           物理连接:(1) 总线工作电压 DC24V.采用 RVVSP2×2×0.75 双绞线将设备连成一个网络。应将 CAN 总线单独使用镀锌钢管或 PVC 管敷设,并与电
           力电缆的水平距离至少大于 300mm。
           (2) 一条独立线路 ( 不含 24V 直流供电线 ),通信速率在高、中、低时,总线最长距离分别为 500 米、1000 米、2500 米、也可以通过增加通讯模块及耦
           合器来延长总线距离。
           组网特性:(1) 系统线路需设计成总线型拓扑结构,通过网络交换机或耦合器组成多线路系统。(2) 星型、树型拓扑结构可使用耦合器及通讯模块解决组网
           拓扑问题,但不得设计为环形结构。



           103                                                                                       华芝电气让生活更精彩
