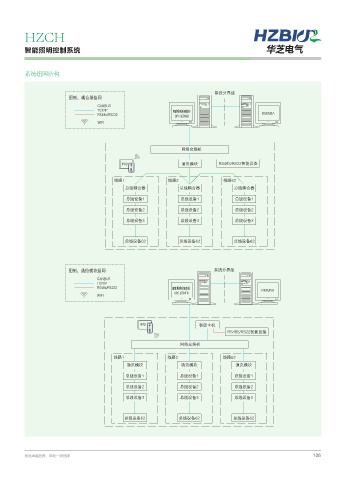

系统组网结构
系统分界线
图例：耦合器组网
CANBUS
TCP/IP 智能照明系统监控
RS485/RS232 OPC SERVER BMS/BA
WIFI
网络交换机
IPAD 手 通讯模块 RS485/RS22智能设备
机
线路1 线路2 线路62
总线耦合器 总线耦合器 总线耦合器
总线设备1 总线设备1 总线设备1
总线设备2 总线设备2 总线设备2
总线设备3 总线设备3 总线设备3
总线设备62 总线设备62 总线设备62
图例：通信模块组网 系统分界线
CANBUS
TCP/IP
RS485/RS232 智能照明系统监控 BMS/BA
OPC SERVER
WIFI
IPAD 手 智能主机
机 RS485/RS22智能设备
网络交换机
线路1 线路2 线路62
通讯模块 通讯模块 通讯模块
总线设备1 总线设备1 总线设备1
总线设备2 总线设备2 总线设备2
总线设备3 总线设备3 总线设备3
总线设备62 总线设备62 总线设备62
