P. 96

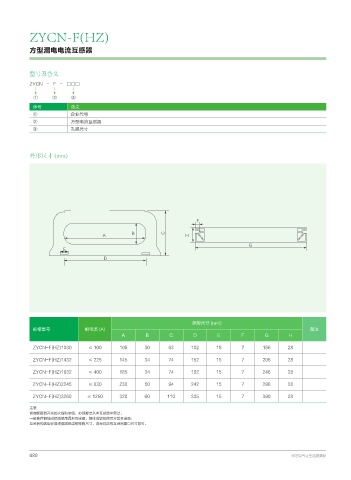

ZYCN-F(HZ)
方型漏电电流互感器
型号及含义
ZYCN - F - □□□
① ② ③
序号 含义
① 企业代号
② 方型电流互感器
③ 孔径尺寸
外形尺寸 (mm)
'
" # $ )
(
&
%
外形尺寸 (mm)
规格型号 相电流 (A) 备注
A B C D E F G H
ZYCN-F(HZ)1030 ≤ 100 105 30 63 102 15 7 156 28
ZYCN-F(HZ)1432 ≤ 225 145 34 74 152 15 7 206 28
ZYCN-F(HZ)1832 ≤ 400 185 34 74 192 15 7 246 28
ZYCN-F(HZ)2245 ≤ 630 230 50 94 242 15 7 296 28
ZYCN-F(HZ)3260 ≤ 1250 320 60 110 335 15 7 390 28
注意
前端断路器开关的火线和零线，必须都要从本互感器中穿过；
一般推荐铜线或铝线使用圆形互感器，铜排或铝排使用方型互感器；
互感器的选型标准根据线缆或铜排的尺寸，选择对应的互感器窗口尺寸即可。
089 华芝电气让生活更精彩
