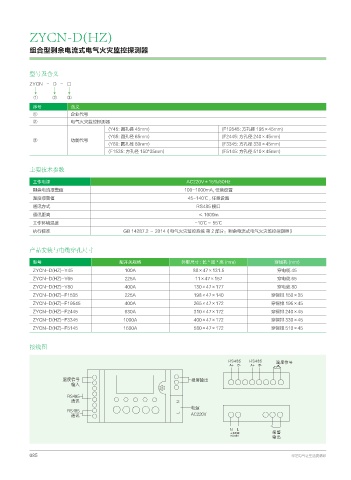

ZYCN-D(HZ)

组合型剩余电流式电气火灾监控探测器

型号及含义

ZYCN - D - □
① ② ③
序号 含义
① 企业代号
② 电气火灾监控探测器
(Y45: 圆孔径 45mm) (F19545: 方孔径 195×45mm)
(Y65: 圆孔径 65mm) (F2445: 方孔径 240×45mm)
③ 功能代号
(Y80: 圆孔径 80mm) (F3345: 方孔径 330×45mm)
(F1535: 方孔径 150*35mm) (F5145: 方孔径 510×45mm)

主要技术参数
工作电源 AC220V±15%/50Hz
剩余电流报警值 100-1000mA, 任意设置
温度报警值 45-140℃ , 任意设置
通讯方式 RS485 接口
通讯距离 ≤ 1000m
工作环境温度 -10℃～ 55℃
执行标准 GB 14287.2 － 2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》

产品安装与电缆穿孔尺寸

型号 配开关规格 外形尺寸:长* 宽* 高(mm) 穿线孔 (mm)
ZYCN-D(HZ)-Y45 100A 88×47×131.5 穿电缆 45
ZYCN-D(HZ)-Y65 225A 11×47×157 穿电缆 65
ZYCN-D(HZ)-Y80 400A 130×47×177 穿电缆 80
ZYCN-D(HZ)-F1535 225A 198×47×140 穿铜排 150×35
ZYCN-D(HZ)-F19545 400A 265×47×172 穿铜排 195×45
ZYCN-D(HZ)-F2445 630A 310×47×172 穿铜排 240×45
ZYCN-D(HZ)-F3345 1000A 400×47×172 穿铜排 330×45
ZYCN-D(HZ)-F5145 1600A 580×47×172 穿铜排 510×45

接线图

3 4 3 4 ຝऎζՁ
# B- # B-

3 4
/
3 4
- "$ 7

/ -
#% 8
