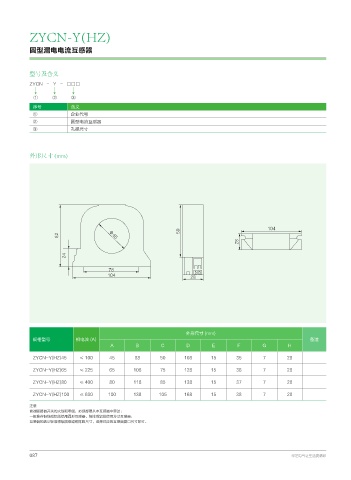

ZYCN-Y(HZ)

圆型漏电电流互感器

型号及含义

ZYCN - Y - □□□
① ② ③
序号 含义
① 企业代号
② 圆型电流互感器
③ 孔径尺寸

外形尺寸 (mm)

œ

44

外形尺寸 (mm)
规格型号 相电流 (A) 备注
A B C D E F G H
ZYCN-Y(HZ)45 ≤ 100 45 88 50 108 15 35 7 28

ZYCN-Y(HZ)65 ≤ 225 65 108 75 128 15 36 7 28

ZYCN-Y(HZ)80 ≤ 400 80 118 85 138 15 37 7 28
ZYCN-Y(HZ)100 ≤ 630 100 138 105 168 15 38 7 28

注意
前端断路器开关的火线和零线，必须都要从本互感器中穿过；
一般推荐铜线或铝线使用圆形互感器，铜排或铝排使用方型互感器；
互感器的选型标准根据线缆或铜排的尺寸，选择对应的互感器窗口尺寸即可。

087 华芝电气让生活更精彩
