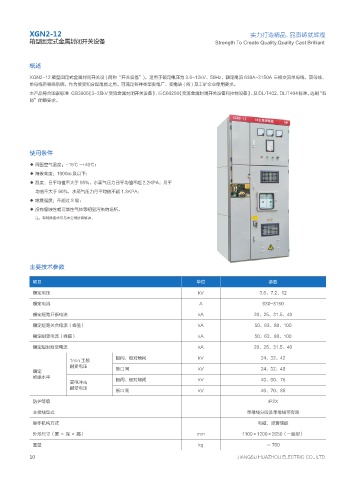

XGN2-12 实力打造精品，品质铸就辉煌
箱型固定式金属封闭开关设备 Strength To Create Quality,Quality Cast Brilliant

概述

XGN2-12 箱型固定式金属封闭开关设 ( 简称“开关设备”)，适用于额定电压为 3.6~12kV、50Hz，额定电流 630A~3150A 三相交流单母线、双母线、
单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站 ( 所 ) 及工矿企业使用要求。
本产品符合国家标准 GB3906《3~35kV 交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、及 DL/T402、DL/T404 标准，达到“五
防”闭锁要求。

使用条件

◆ 周围空气温度：-15℃ ~+40℃；
◆ 海拔高度：1000m 及以下；
◆ 湿度：日平均值不大于 95%，水蒸气压力日平均值不超 2.2KPA；月平
均值不大于 90%，水蒸气压力月平均值不超 1.8KPA；
◆ 地震强度：不超过 8 级；
◆ 没有腐蚀性或可燃性气体等明显污染的场所。
注：有特殊要求可与本公司协商解决。

主要技术参数

项目 单位 参数
额定电压 kV 3.6、7.2、12

额定电流 A 630~3150
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流（峰值） kA 50、63、80、100

额定耐受电流（峰值） kA 50、63、80、100
额定短时耐受电流 kA 20、25、31.5、40
极间、极对地间 kV 24、32、42
1min 工频
耐受电压 断口间 kV 24、32、48
额定
绝缘水平 极间、极对地间 kV 40、60、75
雷电冲击
耐受电压
断口间 kV 46、70、85
防护等级 IP2X
主接线型式 单母线分段及单母线带旁路
操作机构方式 电磁，弹簧储能

外形尺寸（宽 × 深 × 高） mm 1100×1200×2650（一般型）
重量 kg ≈ 700
