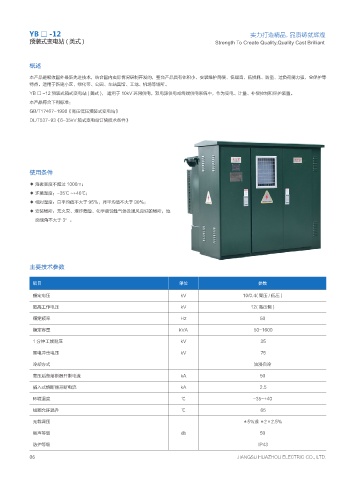

Page 10 - 江苏华洲电气有限公司

YB □ -12 实力打造精品，品质铸就辉煌
预装式变电站 ( 美式 ) Strength To Create Quality,Quality Cast Brilliant

概述

本产品是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等
特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
YB □ -12 预装式箱式变电站 ( 美式 )， 适用于 10kV 环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。
本产品符合下列标准：
GB/T17467-1998《高压低压预装式变电站》
DL/T537-93《6-35kV 箱式变电站订货技术条件》

使用条件

◆ 海拔高度不超过 1000m；
◆ 环境温度：-35℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
◆ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地
面倾角不大于 3°。

主要技术参数

项目 单位 参数

额定电压 kV 10/0.4( 高压 / 低压 )
最高工作电压 kV 12( 高压侧 )

额定频率 Hz 50
额定容量 kVA 50-1600

1 分钟工频耐压 kV 35
雷电冲击电压 kV 75

冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50

插入式熔断器开断电流 kA 2.5
环境温度 ℃ -35~+40

线圈允许温升 ℃ 65
无载调压 ±5％或 ±2×2.5％
噪声等级 db 50

防护等级 IP43
