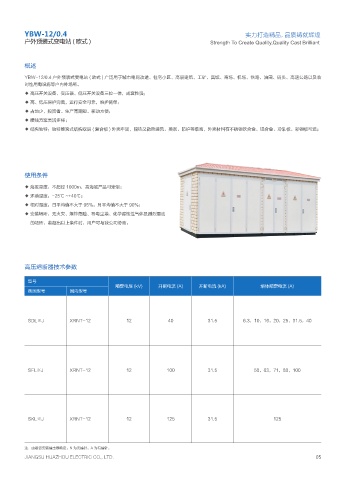

Page 9 - 江苏华洲电气有限公司

YBW-12/0.4 实力打造精品，品质铸就辉煌
户外预装式变电站 ( 欧式 ) Strength To Create Quality,Quality Cast Brilliant

概述

YBW-12/0.4 户外预装式变电站 ( 欧式 ) 广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临
时性用电设施等户内外场所。
◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
◆ 高、低压保护完善，运行安全可靠，维护简单；
◆ 占地少，投资省、生产周期短、移动方便；
◆ 接线方案灵活多样；
◆ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；

使用条件

◆ 海拔高度：不超过 1000m，高海拔产品可定制；
◆ 环境温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动
的场所，若超出以上条件时，用户可与我公司协商。

高压熔断器技术参数

型号
额定电压 (kV) 开断电流 (A) 开断电流 (kA) 熔体额定电流 (A)
英国型号 国内型号

SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40

SFL※J XRNT-12 12 100 31.5 50，63，71，80，100

SKL※J XRNT-12 12 125 31.5 125

注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
JIANGSU HUAZHOU ELECTRIC CO., LTD. 05
