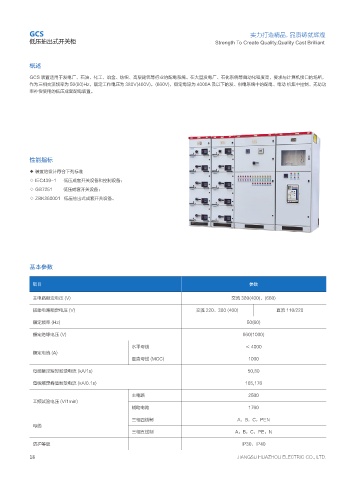

GCS                                                                         实力打造精品,品质铸就辉煌
           低压抽出式开关柜                                                        Strength To Create Quality,Quality Cast Brilliant



           概述

           GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,
           作为三相交流频率为 50(60)Hz,额定工作电压为 380V(400V),(660V),额定电流为 4000A 及以下的发、供电系统中的配电、电动 机集中控制、无功功
           率补偿使用的低压成套配电装置。













           性能指标
           ◆ 装置的设计符合下列标准
           ◇ IEC439-1      低压成套开关设备和控制设备;
           ◇ GB7251         低压成套开关设备;
           ◇ ZBK360001   低压抽出式成套开关设备。













           基本参数

            项目                                                                         参数


            主电路额定电压 (V)                                                          交流 380(400)、(660)
            辅助电路额定电压 (V)                                            交流 220、380 (400)            直流 110/220

            额定频率 (Hz)                                                                 50(60)
            额定绝缘电压 (V)                                                               660(1000)

                                              水平母线                                    ≤ 4000
            额定电流 (A)
                                              垂直母线 (MCC)                              1000
            母线额定短时耐受电流 (kA/1s)                                                        50,80

            母线额定峰值耐受电流 (kA/0.1s)                                                     105,176
                                              主电路                                     2500
            工频试验电压 (V/1min)
                                              辅助电路                                    1760

                                              三相四线制                                A,B,C,PEN
            母线
                                              三相五线制                               A,B,C,PE,N

            防护等级                                                                    IP30,IP40
