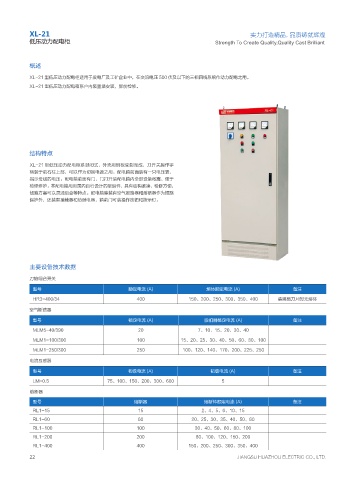

XL-21                                                                       实力打造精品,品质铸就辉煌
           低压动力配电柜                                                         Strength To Create Quality,Quality Cast Brilliant



           概述

           XL-21 型低压动力配电柜适用于发电厂及工矿企业中,在交流电压 500 伏及以下的三相四线系统作动力配电之用。
           XL-21 型低压动力配电箱系户内装置墙安装,屏前检修。












           结构特点

           XL-21 型低压动力配电柜系封闭式,外壳用钢板变制而成,刀开关操作手
           柄装于前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,
           指示母线的电压。配电箱前面有门,门打开后配电箱内全部设备敞露、便于
           检修维护。本配电箱用用国内自行设计的型组件,具有结构紧凑,检修方便,
           线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路
           保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。













           主要设备技术数据
           刀熔组合开关

            型号                               额定电流 (A)                   熔体额定电流 (A)                    备注
            HR3-400/34                          400               150、200、250、300、350、400        装隔离刀片时无熔体
           空气断路器
            型号                               额定电流 (A)                  脱扣器整定电流 (A)                    备注
            MLM5-40/390                          20                  7、10、15、20、30、40
            MLM1-100/300                        100            15、20、25、30、40、50、60、80、100

            MLM1-250/300                        250             100、120、140、170、200、225、250
           电流互感器
            型号                               初级电流 (A)                    初级电流 (A)                     备注
            LM-0.5                    75、100、150、200、300、600                 5

           熔断器
            型号                                 熔断器                     熔断体额定电流 (A)                    备注
            RL1-15                               15                   2、4、5、6、10、15
            RL1-60                               60                20、25、30、35、40、50、60
            RL1-100                             100                 30、40、50、60、80、100
            RL1-200                             200                 80、100、120、150、200
            RL1-400                             400               150、200、250、300、350、400
