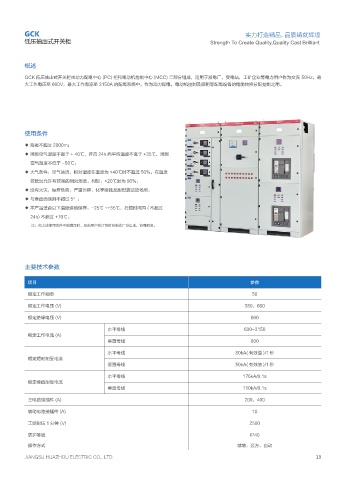

GCK                                                                        实力打造精品,品质铸就辉煌
          低压抽出式开关柜                                                       Strength To Create Quality,Quality Cast Brilliant



          概述

          GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成,适用于发电厂,变电站,工矿企业等电力用户作为交流 50Hz,最
          大工作电压至 660V,最大工作电流至 3150A 的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。








          使用条件

          ◆ 海拔不超过 2000m;
          ◆ 周围空气温度不高于 + 40℃,并且 24h 内平均温度不高于 +35℃,周围
           空气温度不低于 -50℃;
          ◆ 大气条件:空气清洁,相对湿度在温度为 +40℃时不超过 50%,在温度
           较低时允许有较高的相对湿度,列如:+20℃时为 90%;
          ◆ 没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所;
          ◆ 与垂直面倾斜不超过 5°;
          ◆ 本产品适合以下温度运输储存:-25℃ ~+55℃,在短时间内 ( 不超过
           24h) 不超过 +70℃。
            注:如上述使用条件不能满足时,应由用户在订货时向制造厂方提出,协商解决。







          主要技术参数

           项目                                                                          参数

           额定工作频率                                                                       50
           额定工作电压 (V)                                                                380,660

           额定绝缘电压 (V)                                                                  660
                                      水平母线                                           630-3150
           额定工作电流 (A)
                                      垂直母线                                             600
                                      水平母线                                        80kA( 有效值 )/1 秒
           额定短时耐受电流
                                      垂直母线                                        50kA( 有效值 )/1 秒
                                      水平母线                                           176kA/0.1s
           额定峰值耐受电流
                                      垂直母线                                           110kA/0.1s
           主电路接插件 (A)                                                                200,400

           辅助电路接插件 (A)                                                                  10
           工频耐压 1 分钟 (V)                                                               2500

           防护等级                                                                        IP40
           操作方式                                                                    就地,远方,自动
