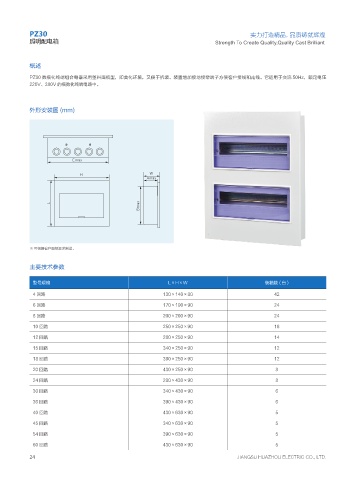

PZ30                                                                        实力打造精品,品质铸就辉煌
           照明配电箱                                                           Strength To Create Quality,Quality Cast Brilliant



           概述

           PZ30 数模化终端组合电器采用塑料面板型,即美化环境,又便于拆装。装置增加接地接零端子方便客户接线和走线。它适用于交流 50Hz,额定电压
           220V、380V 的模数化终端电路中。



           外形安装图 (mm)









                          &NBY

                             )                       8
                                                    "NBY



                                                 #NBY
                  -







           ※ 可根据客户图纸要求制造。


           主要技术参数

            型号规格                                           L×H×W                            装箱数(台)

            4 回路                                         130×140×80                            42
            6 回路                                         170×190×90                            24
            8 回路                                         200×200×90                            24

            10 回路                                        250×250×90                            16
            12 回路                                        280×250×90                            14
            15 回路                                        340×250×90                            12
            18 回路                                        390×250×90                            12

            20 回路                                        430×250×90                             8
            24 回路                                        280×430×90                             8

            30 回路                                        340×430×90                             6
            36 回路                                        390×430×90                             6
            40 回路                                        430×630×90                             5
            45 回路                                        340×630×90                             5

            54 回路                                        390×630×90                             5
            60 回路                                        430×630×90                             5
