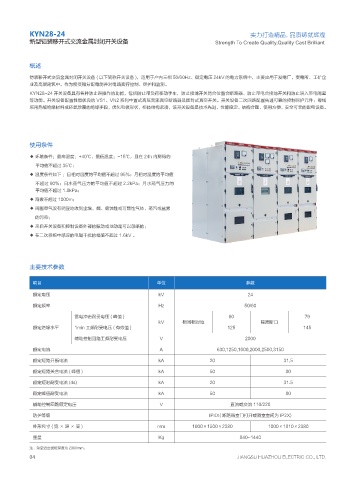

KYN28-24 实力打造精品，品质铸就辉煌
新型铠装移开式交流金属封闭开关设备 Strength To Create Quality,Quality Cast Brilliant
概述
铠装移开式交流金属封闭开关设备 ( 以下简称开关设备 )，适用于户内三相 50/60Hz、额定电压 24kV 的电力系统中，主要应用于发电厂，变电所、工矿企
业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。
KYN28-24 开关设备具有各种防止误操作的功能，包括防止带负荷移动手车，防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔室
等功能。开关设备配置性能优良的 VS1、VN2 系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件；母线
采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑，该开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
使用条件
◆ 环境条件：最高温度：+40℃，最低温度：-15℃，且在 24h 内测得的
平均值不超过 35℃；
◆ 温度条件如下 ：日相对湿度的平均值不超过 95%；月相对湿度的平均值
不超过 90%；日水蒸气压力的平均值不超过 2.2kPa；月水蒸气压力的
平均值不超过 1.8kPa；
◆ 海拔不超过 1000m；
◆ 周围空气没有明显地收到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾
的污染；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV 。
主要技术参数
项目 单位 参数
额定电压 kV 24
额定频率 Hz 50/60
雷电冲击耐受电压 ( 峰值 ) 60 79
kV 相间相对地 隔离断口
额定绝缘水平 1min 工频耐受电压 ( 有效值 ) 125 145
辅助控制回路工频耐受电压 V 2000
额定电流 A 630,1250,1600,2000,2500,3150
额定短路开断电流 kA 20 31.5
额定短路关合电流 ( 峰值 ) kA 50 80
额定短时耐受电流 (4s) kA 20 31.5
额定峰值耐受电流 kA 50 80
辅助控制回路额定电压 V 直流或交流 110/220
防护等级 IP4X( 断路器室门打开或隔室室间为 IP2X)
外形尺寸(宽×深×高) mm 1000×1500×2380 1000×1810×2380
重量 Kg 840~1440
注：架空进出线柜深度为 2360mm。
